无人机点云如何接入工程坐标：控制点与独立检查点

无人机点云通常首先建立在局部坐标中。要与厂区图纸、矿山测量或其他设备数据叠加，需要把模型关联到可靠的工程坐标。这一步称为地理或工程坐标配准，核心是参照、分布和验证，而不是简单修改文件中的坐标名称。

原厂工作流中的靶标

Flyability 的教学资料介绍了使用反射靶标、测量其坐标并在处理软件中关联的流程。原文建议靶标分散布置、具有不同高度并避免对称，且预留足够数量应对某些靶标观察不良。

这些建议用于帮助建立稳定配准，具体数量和布局仍应由项目范围、精度和现场条件确定。不能仅因为达到最低数量，就认为控制质量已经充分。

图 1：控制与定位相关空间模型。图片来源：Flyability 官方资料。

坐标基准要先讲清楚

项目需要明确坐标系、单位、高程基准和已有测量资料。厂区可能使用地方独立坐标，不一定直接采用全球地理坐标。不同资料若使用不同基准，应由测量人员确认转换关系。

点云文件中的单位错误或轴向理解不同，会造成明显偏差。交付时应提供坐标说明和可核查的参照点，避免客户仅凭软件自动识别导入。

控制点应该怎样分布

控制点应覆盖三维空间，而非集中在同一小区域或同一高度。分布不足时，模型可能在控制附近吻合，远处却仍存在旋转或漂移。长通道任务尤其要考虑远端与转折处的约束。

若现场无法布置理想控制，应明确限制，并评估是否需要其他测量手段补充。不能把控制不可达问题隐藏在最终模型中，再把模型用于超出验证范围的设计。

靶标可见性与识别

靶标需要在飞行中获得足够观察，位置过偏、被遮挡或反射不合适，都可能影响识别。规划路径时应包含对靶标的可靠采集，而不是只围绕目标结构快速飞行。

现场核对靶标编号与坐标表，避免编号交换。一个错误对应可能使整体配准被拉偏，甚至在外观上不容易发现。软件提示识别成功后，仍应检查位置和残差。

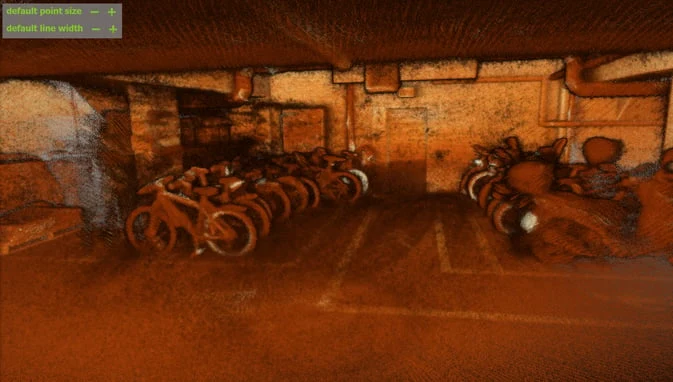

图 2：扫描场景中的固定结构。图片来源：Flyability 官方资料。

闭环与控制是互补关系

闭环帮助约束内部轨迹，外部控制帮助接入坐标。两者不能互相替代：飞回起点并不自动获得工程坐标，设置少数控制点也不一定修复采集中的严重轨迹问题。

按原厂采集要求保持重叠与返回路径，处理后检查模型内部一致性，再做外部配准。若存在明显重影或断裂，应先解决原始数据质量问题，而不是强行用控制点拉齐。

独立检查点怎么用

预留未参与配准的点，用于检验最终结果。记录这些点的参考测量方法、精度和空间分布。检查点与控制点全部相同，会使验证缺乏独立性。

除了点位，也可根据项目需要检查已知长度、断面或平面。不同检查方式各有价值，关键是评价的几何量与成果用途一致。

多架次和多设备数据合并

不同架次应有足够重叠，并使用一致的坐标规则。与地面扫描、全站仪或历史模型合并时，核对时间、基准和误差。不能因为两组数据在一个角落吻合，就认为全范围已经正确。

合并结果保留来源与版本，方便在发现问题时回到对应架次。若某段质量不足，优先补采或单独说明，避免其影响整个资产模型。

交付记录与后续复测

建议交付坐标说明、靶标清单、原始坐标、配准设置、残差、独立检查结果和覆盖限制。长期项目保留稳定控制点，有助于后续模型使用同一基准。

复测前确认控制点没有移动或损坏。对结构变化的判断，需要考虑基准稳定性及两期测量误差。把这些基础工作做好，三维模型才真正能够进入工程管理，而不是仅作为可旋转的展示画面。
复测前还应核对参考点是否因施工、搬移或维修发生改变。参考信息发生变化时，先建立新的对应关系并记录转换依据，再比较历史模型。

控制信息应服务整个数据流程

准备控制或核查点时，应考虑它们能否在原始数据中可靠识别、是否分布在代表性位置以及现场是否长期稳定。全部集中在入口附近的点，未必能验证深部空间的质量。布置方式需结合项目要求及设备可达性制定。

数据处理中记录坐标转换、采用点位及残差，并保留未参与拟合的独立核查信息。不能只展示拟合使用点上的较小残差，就宣称整个模型具有相同精度。对远离控制区域或遮挡严重的位置，还需检查几何一致性和局部误差。

若业主没有测量控制需求，仍应说明模型使用的是局部坐标，并提供稳定的资产定位参照。需要今后复测或与其他工程数据联合使用时，尽早约定坐标与单位，避免不同团队交付的模型无法可靠对齐。数据格式能够互相导入，不等于它们已经位于同一个经过验证的空间基准。
