没有卫星定位也能飞：工业无人机同步定位与建图原理

地下巷道、储罐和厂房内部往往没有可靠卫星定位信号。工业无人机仍能在这些空间中保持位置并建立地图，通常依赖传感器观察周围环境，再通过算法估计自身运动。同步定位与建图是这一思路的名称，不是一项能够消除所有飞行限制的单独功能。

定位与建图为什么相互依赖

要把新观察放到地图中，需要知道传感器当时的位置；要确定自身位置，又需要与已经观察过的环境比较。系统不断在这两个问题之间迭代，利用连续测量和运动信息更新估计。

Flyability 的技术介绍说明，这类系统可以采用相机、激光雷达等不同传感器。具体机型如何融合数据、在何种条件下工作，要依据对应产品与软件版本确认，不能把通用技术概念当作某台设备已经具备的全部能力。

图 1：无人机空间建图示例。图片来源：Flyability 官方资料。

激光雷达提供了什么信息

激光雷达测量周围表面的距离与方向，形成离散空间点。连续扫描之间存在共同结构，算法据此估计传感器的移动。墙角、管道、支撑和其他几何变化可以提供参照。

激光测距对照明的依赖不同于普通相机，因此在黑暗空间具有价值。但黑暗可工作不等于任何表面都容易测量。水面、透明或强反射材料、粉尘以及特征稀少环境仍可能影响数据。

为什么重复空间更困难

长直、对称且表面相似的通道，可能缺少足够独特的几何参照。算法难以确定沿某个方向移动了多少，误差可能逐渐累积。环境中存在多个相似房室时，也需要谨慎检查数据关联。

因此，规划路径时应按原厂建议保留重叠与可识别结构，避免突然高速转向或只进行很长的单向扫描。更好的传感器可以改善表现，但不能完全取消场景本身的限制。

闭环有什么作用

再次观察已经经过的区域，可以为前后轨迹提供约束，帮助减少累计误差。闭环并不是简单“飞回入口”四个字，还需要传感器真正获取足够可匹配的数据。

如果返回时视角、遮挡或环境发生明显变化，闭环效果可能受影响。现场应遵循对应采集指导，并在处理后检查轨迹与模型，不应因为回到了起点就自动认为误差已经归零。

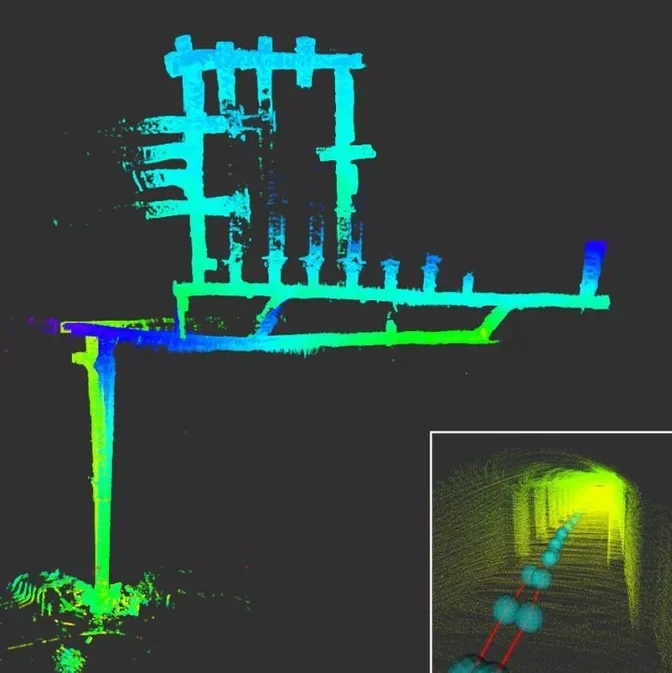

图 2：分层结构与点云表示。图片来源：Flyability 官方资料。

实时地图与最终模型

实时地图主要帮助飞手理解空间、定位和关注点；飞行后的处理可以利用完整数据优化轨迹，形成更适合测量的点云。两者服务的目的和计算条件不同，不应假定实时画面就是最终验收成果。

如果项目需要精确尺寸、体积或变形，应明确使用哪种载荷与后处理，以及控制点和检查方法。软件能够显示坐标，并不代表坐标已经接入工程基准。

无卫星定位不等于完全自主

定位与建图可以支持稳定飞行和部分自动功能，但具体返航、路径和避障能力取决于产品实现。不能因为设备使用同步定位技术，就推导它可以在未知空间中无条件自主完成全部检查。

飞手仍需管理入口、通信、电量、障碍和任务边界。细线、软物、狭缝或动态机械等对象未必被系统可靠处理，应通过现场勘察和操作程序控制。

怎样识别质量问题

模型出现重影、扭曲、断面错位或不合理连接时，应回看轨迹、采集条件和原始数据。不能只通过平滑模型让表面更好看，而不解释几何问题。

可使用独立控制或已知几何检查结果。某个局部看起来非常精细，也可能整体位置存在漂移，因此局部细节与全局准确度需要分别评估。

对采购与现场使用的意义

提出需求时说明环境是否长直、对称、积水、多尘或具有复杂转折，并明确成果用途。要求在代表性场景展示采集与后处理结果，比只比较激光点数更有帮助。

同步定位与建图使无人机能够在很多卫星信号不足的空间中工作，其价值来自传感器、算法、飞行方式和质量验证的配合。理解这些条件，才能合理规划任务并正确使用生成的数据。

建图成果如何转交给其他工程人员

在项目交付前，应由未参加飞行的人员抽查模型中的几个位置，确认能够找到对应原始画面和现场构件。若仅有漂亮点云而无法定位照片，结构工程师仍难以复核表面异常；如果只有视频但缺少位置关系，后续维修也可能需要重复查找。

建议同时提供坐标或局部基准说明、覆盖与遮挡清单、关注点索引及数据质量记录。对没有统一外部坐标的项目，不要将局部模型坐标误称为测量控制坐标。需要与设计模型叠加时，应验证转换和配准方法，明确适用精度。

在同一空间复飞，可检查固定结构是否稳定重合，并记录差异来源。模型变化可能来自真实结构变化，也可能来自采集轨迹、处理参数或配准；不能直接将两次模型相减后的颜色图当作损伤结论。先证明数据可比，再讨论空间变化，是让无人机建图服务工程决策的关键步骤。
