从铁矿料斗案例理解超声磨损监测：曲面、冲击与更换决策

矿山料斗的磨损监测既要解决接近问题，也要面对耐磨层的声学复杂性。与普通均匀钢板不同，带碳化物耐磨层的结构可能产生明显散射和多界面响应。原厂案例可以提供方法线索，但不能直接证明任意复合衬板都能从外侧准确测量。

原厂案例的设备背景

Ionix 公布的铁矿料斗案例介绍了钢结构与耐磨碳化铬覆层组合。料斗承受大量矿石，内侧检查需要停机与人员接近，传统侵入式监测也可能带来安装和局部磨损问题。项目因此选择从外侧部署固定超声传感器。

案例采用高穿透双晶探头、磁性固定与环氧粘接，并配合无线节点定期采集。原文报告能够穿过约四十六毫米的碳钢结构及耐磨层取得数据。这是该料斗、材料和配置的应用结果，不是所有复合结构的通用量程。

图 1：矿业料斗与输送应用场景。图片来源：Ionix 官方资料。

先确认究竟在测哪一层

复合结构可能包含钢基体、熔合界面和耐磨层。不同界面产生的回波需要识别，测量结果可能对应总声程或特定层的变化。若不知道回波来自哪里，就不能把读数直接称为耐磨层剩余厚度。

项目应通过结构图、材料资料和代表性试件确认声学路径。必要时与检修期直接测量或其他参考结果比较，建立回波解释依据。对于不同制造批次和修补区域，声学响应也可能不同，应避免混用校准。

高穿透探头不代表无限制

较低频率或较高灵敏度可能改善散射材料中的信号，但也会影响空间分辨和薄层识别。探头能看到稳定回波，并不一定能把相邻层清晰分开。验收要围绕目标：是跟踪总剩余结构，还是识别耐磨层消耗到某个阶段。

建议选取具有已知厚度变化的代表样件，验证从新衬层到接近更换条件的响应。只测试一块完整新板，无法证明临近磨穿时仍能可靠测量。

测点应反映真实物料路径

料斗内的落料冲击、滑动路径和局部堆积会影响磨损分布。布点应结合历史更换图、修补记录和工艺观察，在高磨损区与对照区分别设置点。外侧方便接近的位置未必对应内侧最严重区域。

固定点无法自动发现未布点位置的新磨损集中区。建议在计划停机时用区域检查更新空间分布，并根据结果调整后续监测设计。调整探头位置后需要建立新基线，不宜直接延续原来的曲线。

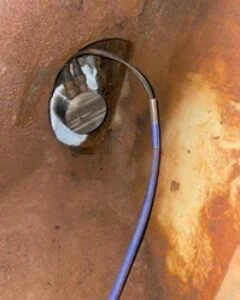

图 2：料斗磨损监测探头安装。图片来源：Ionix 官方资料。

振动与环境防护

矿山现场存在振动、粉尘、水分及机械碰撞。传感器固定与接线保护需要在实际运行条件下验证。防水措施应兼顾探头与钢结构的界面，避免水分进入后造成耦合或腐蚀问题。

粘接和磁性固定的组合不应随意替换。不同表面处理、涂层或修补材料可能改变附着和声学连接，施工记录应保存材料及工艺。检测系统的维护点也应避开容易被车辆、工具或落料损伤的位置。

趋势怎样支持更换计划

磨损速率可以与处理量、矿石特性及运行时间关联。按日历时间比较可能忽略产量变化，因此报告可同时保留累计处理量和运行阶段。速率改变时，先检查波形与安装，再讨论物料或工艺原因。

达到更换条件的判断需要考虑耐磨层、基体、局部形态及设计要求。不能只用某一个测点的线性趋势预测整只料斗寿命。预测应注明假设，并根据新数据和检修实测更新。

交付与采购建议

技术沟通时提供料斗结构、耐磨材料、制造或修补方式、预计厚度、磨损地图和安装照片。要求供应方展示复合结构的原始波形和参考对比，明确实际测量对象及不可测条件。

完整交付包括测点位置、固定防护、校准与验证、原始数据、工况关联和检修期复核。这样才能把“外侧超声监测”从一个吸引人的概念，转化为能够支撑维护安排的工程工具。

料斗测点要与磨损机理对应

物料落点、流向变化、衬板边缘和几何转折可能形成不同的磨损分布。布点应结合结构、物料路径和历史维修位置，而不是仅选择容易安装的平坦区域。对于振动和冲击明显的位置，还应考虑探头保护及线缆固定，防止安装问题影响数据连续性。

当结构存在衬层或多层材料时，应明确超声测量对应哪一个界面、实际需要评估哪一层。显示的厚度必须具有可解释的声程，不能在未知叠层条件下直接作为承载钢板剩余厚度。验证可结合已知位置、停机检查或其他可行方法进行。

更换衬板或维修后，要重新确认测点结构和基线，不应把维修前后曲线直接连成同一条磨损趋势。报告应同时记录处理量、物料与工况变化，使工程人员能够判断速率变化是否有合理原因。固定测点的价值是观察局部趋势，范围检查仍用于确认整个料斗是否存在新的薄弱区域。
