高温超声测厚为什么要补偿温度：声速、热膨胀与回波漂移

高温超声测厚中，即使工件并没有腐蚀，显示厚度也可能随着温度变化而漂移。原因不仅在探头，还包括材料声速、热膨胀、延迟线及回波选择。理解这些影响，才能区分真实减薄与可逆的热态变化。

壁厚计算依赖声速

超声仪器通过传播时间与设定声速计算厚度。在理想垂直脉冲回波情况下，厚度等于声速乘以往返时间再除以二。如果材料实际声速改变，而仪器继续使用原数值，计算厚度就会出现系统偏差。

声速与温度的关系需要依据材料和验证数据确定，不宜对所有钢材使用同一经验系数。材料牌号相近，也可能因组织或制造状态出现差异。对于要求识别微小减薄的长期监测，补偿模型的适用范围尤为重要。

图 1：固定探头安装环境。图片来源：Ionix 官方资料。

热膨胀与腐蚀不能混为一谈

工件升温后实际尺寸也会变化。因此，项目要明确输出的是当前热态几何厚度，还是换算到某个参考温度的厚度。两种定义都可能有用途，但必须在报告中说明，否则不同系统之间的数据无法直接比较。

例如同一点在升温后显示增加、降温后又恢复，首先应考虑热响应与补偿，而不是认为金属发生了“自我修复”。真实腐蚀造成的材料损失通常不会随温度回落而消失，利用这一差异可以帮助排查数据问题。

测点温度与过程温度并不相同

控制系统记录的介质温度，未必等于探头接触位置的外表面温度。保温结构、局部散热和热惯性都可能造成差异。快速升降温时，温度传感器与超声声程的响应也可能不同步。

温度测量应尽可能反映实际声学路径的条件，并记录安装位置。若使用邻近热电偶，应在试点中检查动态滞后。仅把工艺温度字段接入软件，并不能自动保证补偿准确。

回波间模式解决了哪一部分问题

Ionix 的监测说明介绍了自动系统使用回波间测量和温度补偿。回波间模式可以减少某些固定延迟对厚度计算的影响，但前提是仪器识别了正确的一对回波。它不能消除材料声速变化，也不能让失耦信号变成有效数据。

延迟线回波、底面多次回波及其他界面可能同时存在，应保留原始甲型扫描核对。若算法在升温过程中从一个回波跳到另一个回波，厚度会突然变化，这属于测量识别问题，不能直接解释为快速腐蚀。

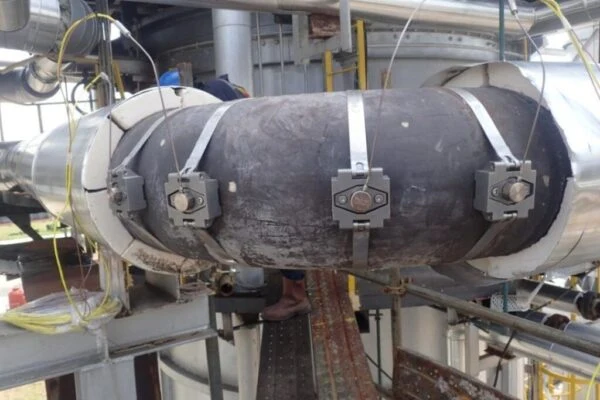

图 2：监测设备在现场的布置。图片来源：Ionix 官方资料。

补偿效果怎样验证

建议在已知没有显著材料损失的条件下，记录一个或多个温度循环，比较相似热状态下的结果。将厚度、温度和波形质量同时绘出，观察是否仍存在与温度高度相关的系统变化。

验证既要看稳定温度平台，也要看过渡过程。稳定时表现良好，不代表快速变化时同样可靠。若过渡阶段无法满足要求，可以将其标记为受限数据，并使用稳定段建立腐蚀趋势，而不是强行计算精确速率。

长期固定探头的优势与限制

固定探头减少了每次人工重新定位的差异，有利于比较细小变化。Ionix 原文特别指出，拆下传感器再装回去可能改变实际测量点，使趋势产生跳变。因此，性能核查应优先考虑原位验证与内部参考响应，而不是无条件反复拆装。

固定安装也并非永远无需检查。耦合老化、固定件松动、电缆损伤和软件版本变化都可能改变数据，应通过波形、参考特征与维护记录持续评估。维修后若测量基准改变，应建立新的趋势段并说明原因。

报告中应说明的补偿条件

建议列出温度来源、材料声速依据、参考温度、算法版本、验证范围和不适用阶段。显示厚度小数位、采样频率和真实测量不确定性应分开描述。对短期微小变化，先确认其超过系统波动，再讨论工程意义。

对于采购方，可以要求供应商提供在目标温度循环中的原始数据演示，而不仅是常温重复测量。能够解释温度导致的变化并明确数据边界，才是高温监测系统是否适合现场的重要依据。

一个温度变化过程应怎样记录

在建立监测基线时，可以选择工况相对平稳的时段，连续保存温度、原始波形、未经补偿与补偿后的厚度。随后观察温度变化时各条曲线之间的关系。如果厚度变化与温度同步且在恢复温度后基本回到原位，应检查补偿模型和声程，而不是直接把全部变化解释为腐蚀。

这只是识别线索，不能凭相关性排除实际材料损失。工艺温度变化也可能同时改变腐蚀机理，因此仍需结合介质和工艺事件。验证中应确认温度传感器的安装位置及响应滞后；表面温度与整个声程的有效温度并非总是完全相同。

建议在报告中保留补偿参数、适用温度区间和验证依据。更换探头、耦合结构或温度测点后，应评估原模型是否继续有效。跨季节或跨工况比较数据时，先确认计算口径一致，再讨论厚度趋势，避免把算法调整造成的台阶误判为突发减薄。
