固定式超声监测探头选型：温度、曲率、频率与安装方式

选择超声探头时，频率并不是唯一参数。固定式监测还要考虑长期耦合、温度循环、安装空间、曲率以及数据读取方式。一个适合人工短时测量的探头，未必适合多年安装；一个趋势稳定的固定探头，也不等于可以替代所有区域扫查。

从测量目标开始选型

首先区分任务是寻找未知最薄区，还是跟踪已知位置的变化。前者更依赖扫描覆盖，后者更重视重复性与长期稳定。若腐蚀位置尚不清楚，宜先开展区域检测，再决定固定测点，而不是先按预算购买若干探头。

同时明确输出需要：只要定期厚度读数，还是需要原始波形、温度、短期趋势和报警。数据要求会影响探头类型、节点通道、采集软件和接口，不能只采购传感器后再临时补齐整套系统。

图 1：探头性能比较示意；各项条件需按原厂定义解读。图片来源：Ionix 官方资料。

频率与晶片尺寸的实际取舍

Ionix 的探头选型资料介绍了不同频率与晶片尺寸的组合。较低频率有助于某些粗晶或高衰减材料中的穿透，较高频率可能改善分辨，但实际效果必须在目标材料和厚度上验证。

较大晶片可以改善某些条件下的灵敏度，却需要更大的接触区域。对于小曲率表面、局部点蚀或狭窄空间，外形尺寸与贴合能力同样重要。不能将高频、大晶片或更高价格直接等同于更适合。

连续温度与短时接触

探头资料可能分别描述连续工作、短时接触或特定占空条件。采购时应明确运行温度范围、升降温速度和安装持续时间，并核对电缆、连接、固定件和耦合材料的限制。家族产品中的最高温度不能自动套用到每个型号。

对于温度循环明显的装置，应验证固定力、耦合与补偿的稳定性。只在恒定温度下展示清晰回波，无法完整证明频繁启停后的长期表现。试点应覆盖真实的代表性循环。

曲率和材料声学条件

小直径管、铸造泵壳和复合耐磨结构可能需要不同探头。曲率影响接触与声束方向，材料组织影响散射，内壁粗糙可能使底面回波偏离接收区域。数据表上的量程往往建立在规定条件下，不能视为任何材料的通用范围。

建议提供材质牌号、制造状态、名义及预计最小厚度、表面照片和曲率。高风险或不常见材料应安排样件验证，检查原始回波、重复性和不可测情况，而不只要求供应方给出一个“可以”的答复。

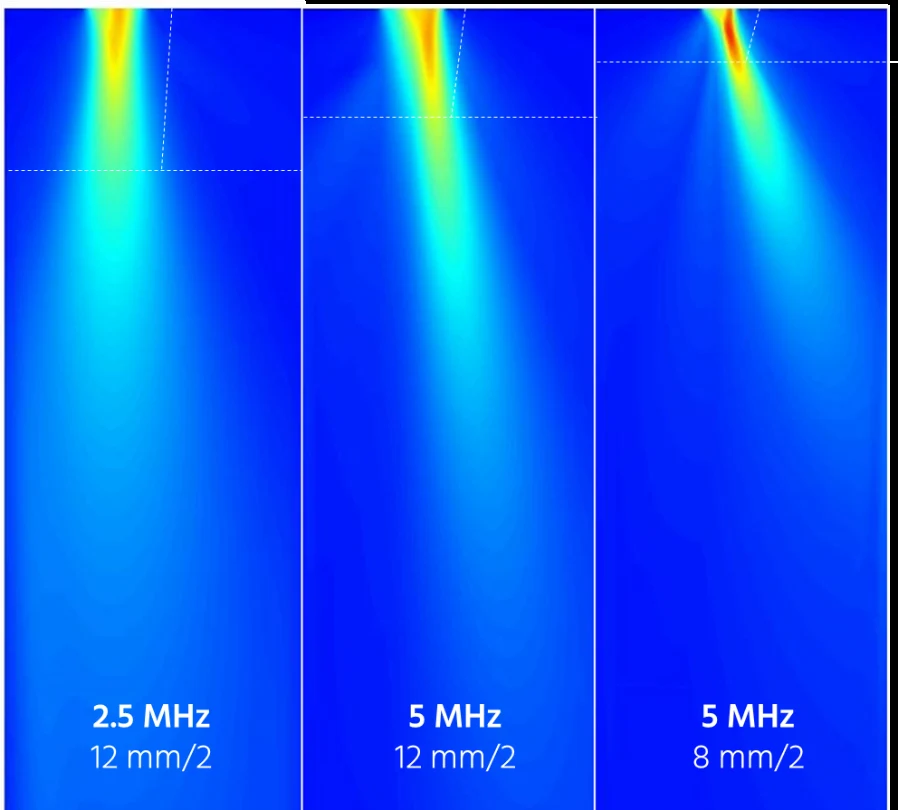

图 2：不同配置下的声场示意。图片来源：Ionix 官方资料。

安装方式与维护策略

常见部署思路包括夹带、螺柱、磁性固定或粘接，具体适用性取决于材料、温度和现场许可。磁性固定不适用于所有材料，粘接方式需要考虑表面及拆卸，焊接安装则需要遵循承压设备相关程序。

固定探头移动后可能不再测量同一微小区域，趋势会出现基准变化。因此，要在采购时明确原位验证、故障更换与重新建立基线的方法。不能把“可拆卸”与“拆装后趋势天然连续”画等号。

采集节点与仪器兼容

需要核对激励、接收、连接器、回波模式和温度输入。兼容某品牌仪器不一定意味着所有软件功能均可用，原始波形、自动补偿和报警也可能依赖具体版本。固定监测使用的节点与人工巡检仪器，应通过实际接入测试确认。

若后续计划从人工集中读取升级无线自动化，可以在初期明确接口和编号规则。否则升级时可能需要重新布线、改变探头或重建数据库，影响历史趋势连续性。

一份有用的选型输入表

建议至少列出设备编号、材料、尺寸、温度、涂层、预期损伤、安装位置、可达性、数据频率和环境要求。把“必须满足”与“可选优化”分开，便于原厂给出明确配置。

最终验收应采用代表性工况，确认信号可解释、重复性满足目标、温度处理正确和数据可追溯。探头选型的终点不是型号名称，而是一套可以长期产生有效信息的测量方案。

选型表应包括安装之后的条件

探头选型不能只列材料温度与名义频率，还应记录曲率、实际壁厚范围、表面状态、允许的安装准备、线缆路径和维护可达性。相同型号在平板与小直径管道上的接触条件可能不同；现场存在振动或外力时，安装与保护也会影响长期稳定性。

对持续监测项目，建议供应方说明探头、固定件、线缆、接头及采集设备各自的允许条件。某个探头具有高温能力，不代表连接器可以放在同一热区。把每个组件的工作位置画在简单布置图上，有助于提前发现系统中较弱的环节。

试点验收应观察足够的工况变化，核对信噪比、重复性、温度响应和掉线情况。使用一次室温样件演示，不能完全代表长期现场性能。还应确认更换探头或拆装之后如何重建基线、原数据如何保留以及新旧记录是否可以直接拼接，从而为后续维护留下明确程序。
