旋转超声与远场电磁怎样配合：换热管检测的选择逻辑

旋转超声与远场电磁都可以从管内开展检测，但两者测量的物理量、现场准备和结果表达不同。选择时不宜只比较“每班能检多少根”，而应先明确管材、缺陷目标、清洗条件以及客户最终需要的证据。

两种方法分别测到了什么

旋转超声利用内外壁回波的时间差测量壁厚，并把读数与周向、轴向位置关联。远场电磁通过激励与接收信号的变化分析管壁状态，需要结合探头、频率和参考管解释相位、幅度等特征。两者都依赖校准，但校准对象和定量逻辑不同。

对于铁磁换热管，远场电磁常用于快速发现需要关注的区域；旋转超声则可以在满足清洗与耦合要求时，进一步提供局部壁厚信息。具体组合仍应由材料和损伤机制决定，不能把这一流程视为所有管束的固定答案。

图 1：远场电磁检测设备。图片来源：TesTex 官方资料。

如何阅读原厂的效率对比

TesTex 的相关页面介绍了远场电磁对表面准备和探头填充率的适应性，并给出特定作业条件下的效率参考。此类数据受到管长、进出管、堵塞、校准与报告要求影响，不能直接作为合同保证速度。

同样，宣传资料对其他技术的概括不能替代具体设备能力评估。实际采购应让候选方案在同类管材和代表性缺陷上演示，记录有效覆盖、异常识别和复核时间，再比较总工作量，而不是只比较探头移动的瞬时速度。

清洗要求怎样影响现场组织

旋转超声需要稳定水耦合，管内沉积、气泡和几何变化会影响回波，因此通常要更认真地确认清洁度。远场电磁在某些沉积条件下可以减少表面准备，但探头通过性、材料磁性变化及几何干扰仍需要评估。

若工厂无法提供充分清洗和供水，选择旋转超声前就应说明限制。若采用电磁筛查，也应记录无法通过的管子及信号异常区域，不能把“较少清洗”理解成任意堵塞或沉积都不影响结果。

代表性校准比技术名称更重要

参考管应覆盖实际材质、尺寸和关注损伤。对电磁方法，需要验证不同缺陷、支撑板及管端等响应；对旋转超声，需要检查已知厚度、局部减薄、居中及速度下的有效覆盖。仅用一段光滑新管展示信号，无法证明对真实腐蚀的能力。

项目若关注裂纹，还需单独考虑裂纹方向、位置和尺寸。不能从设备宣传中的“可检测多类缺陷”直接推导出任何裂纹都能按验收要求定量。必要时增加专门的方法与程序验证。

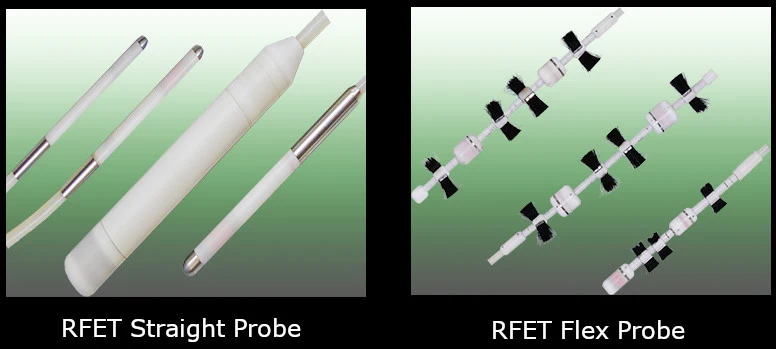

图 2：直管与弯管探头配置示例。图片来源：TesTex 官方资料。

怎样设计筛查与复核比例

复核对象不应只包含最严重的电磁指示，还可以包括边界等级、不同几何区域以及少量无明显异常的对照管。这样有助于理解筛查结果与局部厚度之间的关系，并发现系统性偏差。

抽样规则应在检测前商定，并允许根据初期结果调整。若某一类管或某一区域的两种方法结果不一致，应扩大针对性复核，而不是简单选一个更符合预期的结果。对不一致原因的记录，是报告可信度的重要部分。

数据如何放在同一张管图上

两种方法应使用统一管号、轴向零点和方向。电磁信号位置与超声图像位置可能存在不同的探头参考点，数据对齐前需要核对偏移。不同探头长度和采集方向若未处理，可能把实际相同位置的异常误认为两个问题。

总表中宜分别保留筛查等级、超声有效厚度、覆盖情况及复核结论，避免用一个字段覆盖所有信息。客户应能回到各自原始数据，理解为何某根管被列为重点。

采购应比较完整流程

报价范围应包括清洗与供水条件、探头与附件、参考管、数据软件、人员能力、复核工作量和报告交付。高效率只有建立在有效数据与足够覆盖之上才有意义。对于新项目，先做小批量代表管验证，通常比直接承诺整台设备的统一检测方式更稳妥。

最终维修决定需要结合设计要求、损伤形态、工况和检修计划。筛查技术提供排序，定量技术补充证据，工程评估形成行动；明确每一环节的职责，才能避免把某个仪器读数当成完整结论。

用目标缺陷设计组合验证

方法对比应围绕同一批代表性管段进行，至少涵盖正常区域、几何干扰和目标损伤。电磁数据与超声数据必须按管号、端部基准和轴向位置对齐，否则两个结果看似不一致，可能只是位置错配。不同方法使用的坐标和扫描方向，应在数据交接时明确说明。

电磁筛查中幅度较大的指示不一定对应最薄点，超声测得局部最小厚度也不能自动解释全部电磁响应。应结合损伤面积、内外壁位置、支撑条件和校准模型理解差异。对关系不清楚的指示，保留原始信号并安排进一步验证，比强行把两套结果归并成一个等级更合理。

报价和验收可分别约定筛查覆盖、超声复核的选点规则、扩检条件和报告合并方式。若某一区域因堵塞或清洁度不足无法完成旋转超声，不应直接把电磁估算写成同等精度的超声壁厚。将测量来源写清楚，能够让客户正确使用不同证据。
