旋转超声如何测量管壁：从内外壁回波到螺旋扫描图

旋转超声管道检测的核心，是把沿管长的一串测厚点扩展为覆盖管周的空间记录。它利用水耦合和旋转反射镜，将超声声束导向管壁，再把内、外表面回波与探头位置对应。理解这条测量链，有助于判断一幅漂亮的壁厚图是否真的具备可靠依据。

声波在探头内部怎样改变方向

TesTex 的旋转超声系统采用浸没脉冲回波方式。水流驱动旋转机构，约四十五度反射镜将原本沿探头轴向传播的超声转向管壁。声波遇到管内表面产生界面回波，进入材料后在外表面形成另一回波，两者沿原路径返回。

水中传播时间用于到达管壁，但金属壁厚主要由内外壁相关回波之间的时间差计算。在理想的垂直声程条件下，壁厚等于材料声速乘以往返传播时间差再除以二。实际仪器还需正确识别回波并处理几何与校准条件。

图 1：旋转超声检测系统。图片来源：TesTex 官方资料。

用一个计算例子理解测厚

假设某材料在校准条件下的纵波声速取每秒五千九百米，内外壁回波时间差为两微秒，则按理想关系计算厚度约为五点九毫米。这只是说明计算方法的示例，不是 TesTex 设备的精度测试，也不是所有钢材都应使用的固定声速。

材料、温度和组织改变时，声速可能不同。若时间差识别错误，即使公式正确，也会得到错误厚度。因此，现场应先用相适应的参考管确认声速与回波，再开展批量检测。

为什么形成螺旋扫描

反射镜旋转时，声束围绕管周依次采样；操作者或驱动装置同时沿管长移动探头，两种运动叠加形成螺旋轨迹。周向采样数量决定一圈中的离散程度，轴向移动速度则影响相邻圈之间的距离。

原厂页面介绍每转最多七百一十九次读数。这是采集能力描述，不能单独证明任意小缺陷都能检出。缺陷尺寸、声束宽度、旋转状态、拉出速度和回波有效性共同影响覆盖。只看总数据量，可能忽略某些区域没有有效耦合。

三种图像各自回答什么问题

甲型扫描显示单次回波随时间的变化，是核对界面和测量闸门的基础。乙型扫描将连续截面信息组织起来，有助于观察沿某个方向的厚度与几何变化。丙型扫描通常把位置展开为平面图，便于查看异常的轴向、周向分布。

三者应能够相互定位。工程师在展开图发现最薄区后，应能回到对应回波检查是否测到了正确界面。如果软件只提供彩色厚度图而无法复核波形，结果解释与质量控制会受到限制。

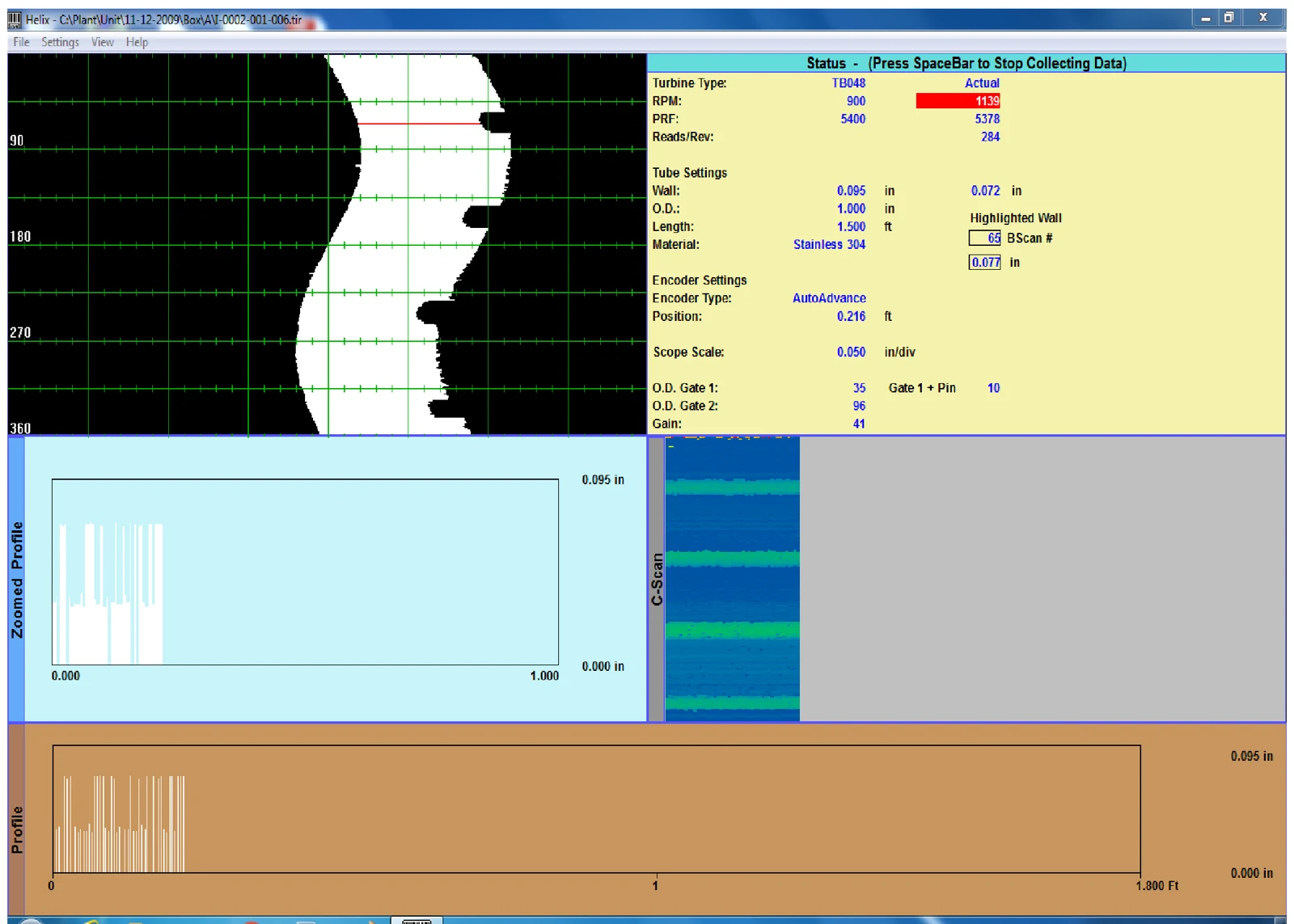

图 2：内外壁测量与管壁图像显示。图片来源：TesTex 官方资料。

偏心和表面状态为什么重要

探头不居中时，不同方向的水程和入射条件发生变化，回波强度与稳定性可能受到影响。居中机构需要适合管内径，并能随实际表面保持合理状态。严重椭圆、局部变形和堵塞也可能影响通过与有效检测。

内壁硬垢、松散锈层、气泡及水流变化会干扰声学连接。清洗要求不能被视为检测前的普通准备事项，它直接决定数据是否有效。外壁粗糙或腐蚀形状复杂时，底面回波也可能偏离接收方向，应在报告中说明不确定区域。

能测厚不等于能识别全部缺陷

旋转超声擅长建立壁厚与腐蚀位置记录，但不同裂纹的方向和声束关系会影响响应。一个主要用于径向壁厚测量的配置，不能自动覆盖所有轴向、周向或近表面裂纹。项目目标若包含裂纹验收，需要单独验证方法与探头配置。

同样，材料声衰减较大、多层界面或复杂弯曲会改变适用性。原厂产品范围应结合具体探头与样件验证使用，不能只根据管径落在宣传范围内就认定整个项目可检。

读懂一份旋转超声报告

优质报告应给出管号、坐标零点、拉出方向、参考管、声速、扫查设置、覆盖率和无效区。最小厚度应能追溯到原始数据，并区分直接测量、插值显示和人工判读。彩色图的范围与阈值要清楚，以免不同管子自动调整色标后造成严重程度误判。

对于采购团队，建议在演示时要求供应方展示从原始回波到管束总表的完整流程，包括故意设置失耦或速度变化后怎样发现问题。能够解释不良数据，与展示理想条件下的清晰图像同样重要。

用一条完整回波链检查读数

理解旋转超声图像时，可以沿着发射、经过水层、到达管内壁、穿过管壁、从外壁返回的顺序核对声程。水程改变主要影响回波出现的位置，材料中的传播时间则与壁厚有关；仪器需要正确识别相应界面，不能把任意两个峰之间的距离都当成壁厚。具体算法与显示方式应以仪器版本说明为准。

当扫描图出现连续条带或局部缺口，应回到原始波形观察内外壁回波是否稳定，再检查水路、居中和机械旋转。若同一异常随操作条件变化而移动，需优先排查采集因素。若异常在复扫时仍位于相同管号和轴向位置，再结合其他证据判断材料损伤。这个顺序可以减少只凭彩色图像定性的风险。

客户验收演示时，可要求同时展示参考管已知区域的波形、展开图和重复扫描结果，并说明哪些区域没有获得有效回波。把每一步观察与实际结构对应起来，比只查看最终报告中的最小壁厚数字更容易判断系统是否适合项目。
