旋转超声检测质量控制：清洁度、偏心、速度与校准

旋转超声检测的结果质量，常常取决于仪器之外的条件。相同系统、相同管束，由于清洗、居中、供水和拉出速度不同，可能得到差异明显的数据。质量控制应贯穿准备、校准、采集和复核，而不能等到报告阶段再筛选漂亮图像。

清洁度应有可检查的标准

水耦合要求管内具备稳定声学通道。松散沉积物可能堵塞探头或产生气泡，硬垢会改变界面响应，油污和附着物也可能影响回波。项目应在检测前约定清洗责任、验证方式及不满足要求时的处理办法。

可以先选取代表管试扫，观察内外壁回波稳定性及有效覆盖，再确认清洗是否足够。试扫对象应包括普通管、沉积较重管和几何较复杂管，不能只选择最干净的一根作为全管束的验收依据。

图 1：旋转超声设备与采集软件。图片来源：TesTex 官方资料。

参考管要代表实际测量任务

仅在均匀平板上确认显示厚度，不能验证旋转机构、居中和管状几何下的完整能力。参考管应与材料、内径、壁厚和目标损伤具有合理对应关系，并按照项目程序配置人工反射体或已知厚度区域。

校准记录应明确材料声速、时间基准、探头与居中组件，以及参考特征的响应。更换探头、改变关键采集参数或出现系统状态变化后，需要按程序判断是否重新校验。检测结束时的复核同样重要，它帮助确认中途没有发生明显漂移。

居中不是一次安装就结束

居中组件要适应管内径和实际通过条件。磨损、卡滞或管内局部变形可能使声束入射发生变化。应观察周向回波是否存在持续不均匀，并结合探头运行状态判断原因，不能简单用增益补偿掩盖机械问题。

对椭圆或严重变形管，需要区分“探头能够通过”与“能够在整个周向有效测量”。若某些方向持续缺失回波，应保留该信息并安排复查。通过性并不是检测覆盖率的同义词。

速度和采样之间的关系

螺旋扫描要求旋转采样与轴向移动协调。拉出过快可能扩大相邻扫描圈的距离，转速不稳则可能造成覆盖不均。原厂给出的最大采样能力，不应直接换算成所有管材和缺陷条件下的最高检测速度。

项目可通过已知小尺寸特征验证目标速度下的响应，并观察重复拉出的结果一致性。速度调整后要确认数据密度与漏扫标记。对异常区域减速复扫时，应保留首次与复扫记录，而不是只留下后一次结果。

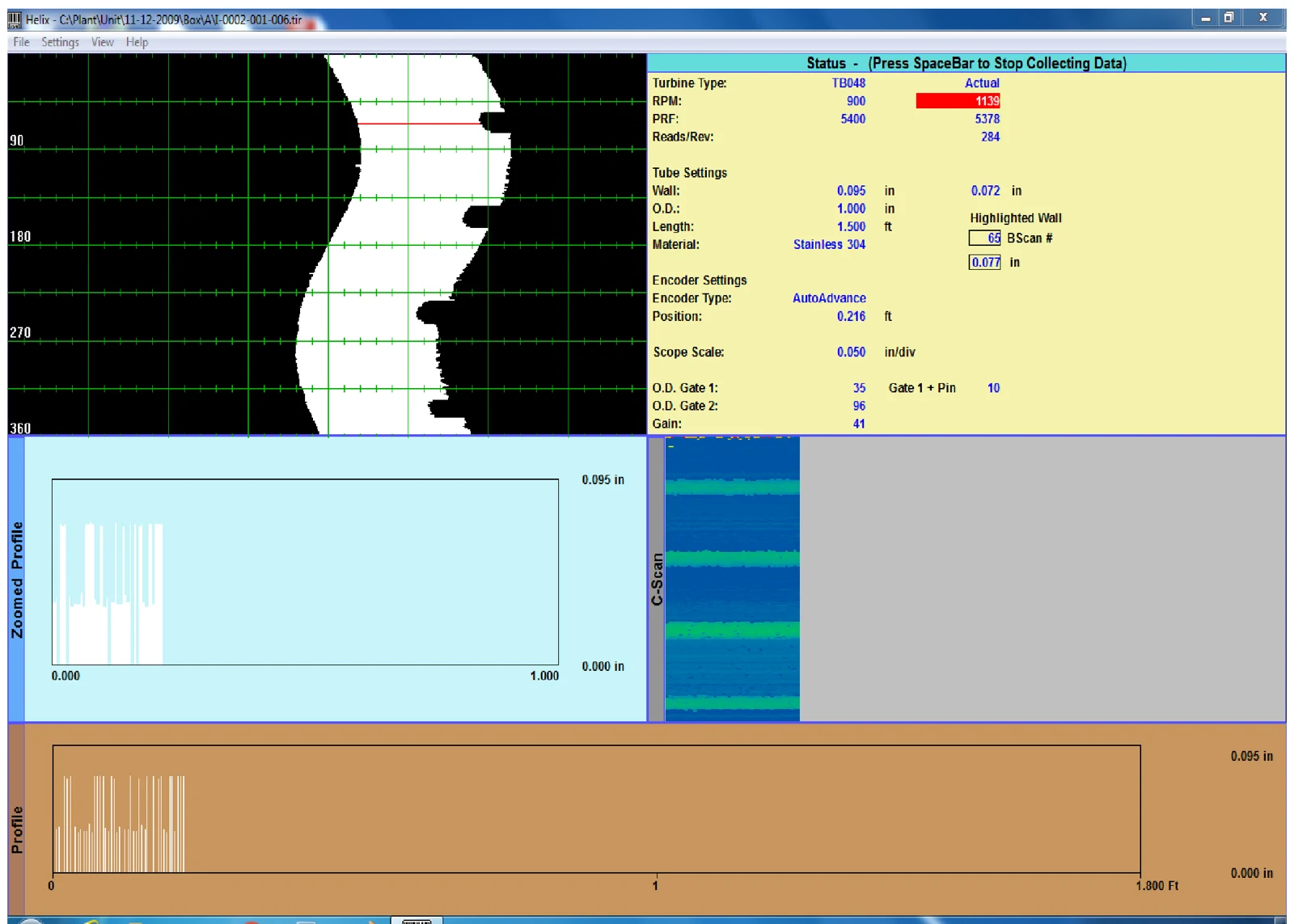

图 2：管壁检测图像示例；无效数据应单独标记。图片来源：TesTex 官方资料。

供水系统怎样影响质量

水流既服务于耦合，也驱动旋转机构。过滤状态、供水压力、回收水中的杂质及气泡都值得监控。供水中断后即使探头仍在移动，采集软件也可能继续生成位置记录，因此有效声学数据应单独检查。

现场应明确水源、排水、回收和泄漏处理，特别是对不允许进水的设备或材料，必须先确认工艺许可。不能因为设备名称中有“超声”就忽略其浸没供水条件。

无效数据要显式保留

壁厚图中的空白可能来自未扫到，也可能来自耦合不足或回波无法识别。这几类情况需要不同处理。建议软件与报告分别标注，并统计未检管、部分覆盖管和需要复扫管。

不得用邻近厚度自动填充后，将插值结果作为实际测量值提交。若图像为便于阅读做了平滑处理，应说明显示方式，并保留未处理数据。客户需要的是可追溯的检测证据，而不仅是连续完整的色块。

异常复核与管号对应

异常位置应关联管板图、管号、轴向距离和周向基准。探头从哪一端进入、数据在哪个方向记录，都应统一说明，防止复检时定位到相反端。涉及支撑板附近的异常，还需记录相关几何参照。

对最薄点、疑似孔洞和不规则腐蚀，可安排重复扫查或其他方法复核。报告区分检测指示与最终维修建议，后者还需要设计与完整性依据。不能仅凭一个红色像素就决定堵管。

建立现场质量清单

建议每班保留清洗确认、参考管校验、供水检查、探头状态、参数版本和结束复核记录。数据交付包括原始文件、软件版本、异常截图和覆盖清单。通过这些记录，即使更换检测人员，后续团队也能判断结果是否可比较，减少因程序不一致造成的重复工作。

质量问题要对应可操作的复查步骤

发现图像局部失真后，不宜立即通过增加增益或修改色标来使画面连续。先检查参考管的测量是否稳定，再确认供水、水中气泡、探头居中及拉出状态，最后检查软件门位和材料参数。一次只调整一项条件，并保留调整前后的代表性记录，才能分辨哪一因素影响数据。

同一根管复扫时，应保持管号、起点和方向一致。比较异常的轴向位置、周向分布和波形质量，而不是只比较一张自动生成的缺陷清单。参考管通过并不能证明所有被检管都有效，实际管道中的结垢、堵塞、弯曲和支撑变化仍需单独记录。

对于无法清洗或无法建立稳定水耦合的管段，应明确列入未有效检测范围，按材料与缺陷选择补充方法。项目进度不能成为降低数据质量判据的理由。把失败区域和原因记录完整，有助于客户安排清洗、复检或替代检测，也能避免把没有数据误写成没有缺陷。
