油气上游储罐与管线检测：把金属损失筛查和焊缝裂纹检查分开

油气生产现场的储罐、连接管线和附属焊接结构，可能同时存在金属损失、连接部位裂纹和难以接近的问题。把这些任务全部写成“做一次无损检测”，既不利于选型，也难以验收。TesTex 的上游油气服务资料介绍了低频电磁、超声测厚及焊缝检查的组合思路，适合作为建立分项任务书的参考。

从检测对象和损伤类型建立任务矩阵

首先应把罐底、罐壁、管道与连接焊缝分开。罐底关注金属损失的分布，罐壁可能需要定位局部腐蚀，管线则存在周向和轴向位置的对应问题。人孔焊缝、吊点及结构附件需要关注的缺陷，又与大面积剩余壁厚不同。不同对象不能仅用相同的颜色等级进行统一解释。

任务书宜为每一类对象写清拟采用的方法、需要取得的结果和补充验证方式。例如，金属损失筛查的交付是异常分布及需复核的位置，定量测厚的交付是可追溯的有效厚度结果，裂纹检查则需要符合相应程序的指示记录与评定。这有助于避免在现场临时更换方法，却没有同步调整报告范围。

LFET 与超声测厚怎样形成互补

原厂资料介绍利用低频电磁检测（LFET）扫查罐壁、罐底和管线，识别值得进一步检查的区域，再安排超声厚度测量。LFET 依据电磁响应工作，超声测厚依据有效声程与回波进行分析。两者虽然可以用于同一个金属损失问题，但信号、校准和影响因素并不相同。

这种组合的关键是位置能够对应。电磁扫描图上的异常，应能通过板号或管道坐标被测厚人员重新找到。如果两个方法检查的位置不一致，正常的测厚点既不能直接否定电磁指示，也不能说明异常已经得到复核。对于表面状态复杂的区域，还应说明哪些结果有效、哪些需要进一步验证。

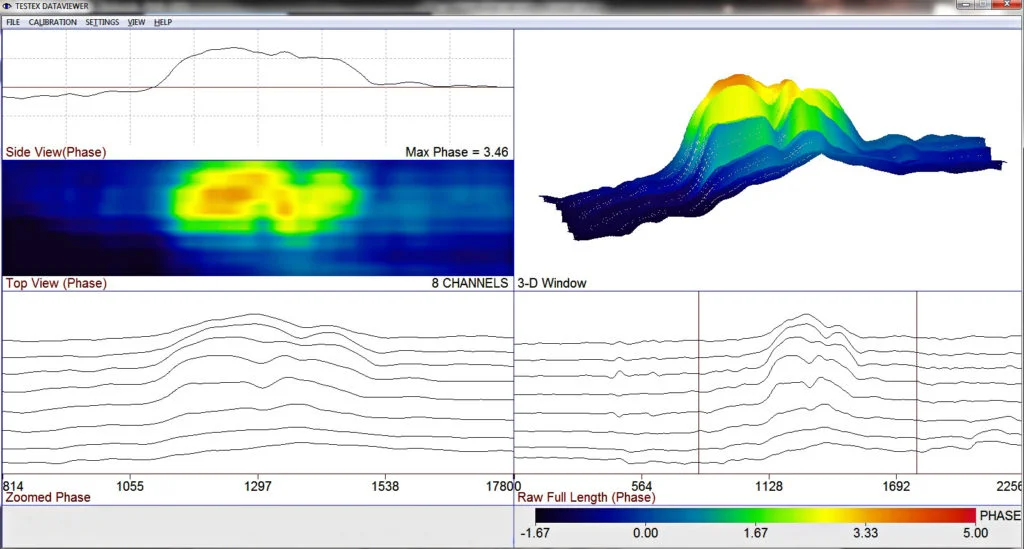

图 1：TesTex 原厂资料配图，与本文技术主题配套；历史配置不代表当前产品的全部规格。

扫描器选择应服从几何与可达性

TesTex 上游资料列举了 Falcon 罐底与手持扫描器、Line CAT 系列管线扫描设备，以及可根据配置采用超声或低频电磁的 Viper 爬行系统。它们对应不同的表面、空间和移动方式，不能仅按“都能检测腐蚀”视为可互换的设备。

选型前需要确认曲率、可用扫查宽度、障碍物、表面状态和定位方式。爬行设备可以减少某些高处接近需求，但仍需验证附着、越障、线缆管理和回收条件。原厂资料介绍的现场部署方式，不等于所有储罐和管线都能在不搭设辅助设施的情况下取得完整覆盖。

焊缝裂纹检查需要另一套适用性判断

对于人孔焊缝、板间焊缝及结构附件，原厂介绍了磁粉、渗透和适用配置下的平衡场电磁检测（BFET）。磁粉和渗透检测各有材料与表面条件限制，不能被写成定量壁厚测量方法。BFET 的裂纹相关指示也应结合具体检测程序和参考验证解释。

原厂将小型焊接区域、包括承插焊缝，列为相关应用对象。实际项目仍需确认焊缝几何、目标缺陷方向、表面涂层及可达性。不能把某种电磁方法在一类接头上的应用，泛化为能够替代所有射线或超声检查；是否可以替代，必须由适用技术要求及项目验证决定。

现场准备应同时服务于质量和作业许可

偏远生产现场还涉及供电、设备运输、通信及数据备份。原厂介绍过便携部署的服务方式，但本地项目的班组、工期与设备数量应根据实际范围确定。报价与实施方案中应计入异常复核、障碍区域处理和复检时间，不能只按扫描器的连续运行速度计算。

作业前应确认设备状态、介质、隔离和环境准入条件。对储罐内部或其他受限空间，检测设备不能替代人员安全管理；是否具备进入条件，应由现场制度和许可程序确定。表面准备也应按方法需要安排，既不能过度承诺无需处理，也不应把不同方法的要求混为一谈。

报告如何让维修人员找到同一个问题

罐底可以采用板号与板内坐标，罐壁可以关联圈板、方位和高度，管道可以使用设备位号、起点、轴向距离及周向位置。不同表达方式可以共存，但每一种都需要有清晰的现场参照。原始数据文件、照片和汇总表之间应使用同一编号。

交付时应分别保存筛查指示、定量复核和焊缝检查结果，同时列出未检区域。对于需要后续开窗、清理或补充检查的项目，宜形成逐项处理清单。单独一张“总体合格”或“存在腐蚀”的结论，不足以支撑后续维修定位和复检。

图 2：司福斯特整理的工程流程示意，不作为项目验收程序。

从设备选型转向可执行的技术协议

技术协议应明确方法选择依据、参考验证、有效覆盖口径、异常复核责任及交付格式。对存在争议的指示，应事先约定复查路径，而不是现场临时决定以哪一种读数为准。若实际表面或几何条件与预期不同，需要记录变更及其对有效范围的影响。

珠海司福斯特科技有限公司可协助核对 TesTex 产品配置与中文资料。咨询时建议提供罐体或管线图、材质、关注的缺陷、可达空间和检修窗口。将筛查、定量、裂纹检查及工程评定分清楚，才能让不同设备真正围绕同一个检修目标协同工作。

图 3：TesTex 原厂配套技术资料，图中型号及项目条件以资料说明为准。

资料依据与适用范围

TesTex 原厂公开技术资料；司福斯特中文编写与工程解读。案例结果仅适用于原项目，工程建议需按现场验证。原厂历史型号与当前配置分开核对；本文不代替产品说明书、作业许可及适用检测标准。
