花纹钢板腐蚀如何检查：从低频电磁筛查到平台承载评估

工业平台和走道上的花纹钢板，表面看起来完整，背面却可能因积水、腐蚀性介质或长期潮湿而减薄。凸起花纹有利于防滑，却不能说明基板仍具有足够厚度。因此，平台巡检既要观察松动、变形和支撑状态，也要安排能够反映金属损失的检测。本文依据 TesTex 花纹钢板检测资料，讨论低频电磁筛查的实施条件和结果使用方法。

花纹钢板的检测目标不能只写“查腐蚀”

首先要明确检测的是板本体、连接部位还是支撑结构。钢板背面减薄、焊接连接开裂和支撑梁失效虽然可能同时影响平台安全，但所需的检测方法与评定依据不同。低频电磁扫查提供板材电磁响应信息，不能自动覆盖螺栓紧固程度、焊缝裂纹和整体结构稳定性。

还要确认花纹板并非格栅。连续板材上的扫查经验，不能直接移植到由开孔、承载扁钢和横杆组成的格栅上。现场台账宜记录板号、材质、名义厚度、花纹形式、支撑跨度及连接方式；对无法确认原始厚度的旧平台，应明确数据缺口，避免把现场最大读数直接认定为出厂厚度。

TesTex 原厂资料提供了哪些方法依据

TesTex 将花纹钢板及平台板列为低频电磁检测（LFET）的应用对象，介绍了在工业设施中筛查腐蚀和隐蔽金属损失的方法。LFET 通过电磁响应识别变化，不需要超声耦合剂。原厂说明能够针对适用的铁磁及非铁磁材料开展检测，但具体材料仍需匹配探头、参考对象和检测程序。

资料中的作业速度与人员部署规模描述的是原厂服务条件，不能作为所有现场均可达到的效率保证，也不能视为司福斯特的常驻队伍数量。对国内项目，更有意义的是确认有效检测面积、障碍物数量、异常复核工作量与作业窗口，再据此安排工期。

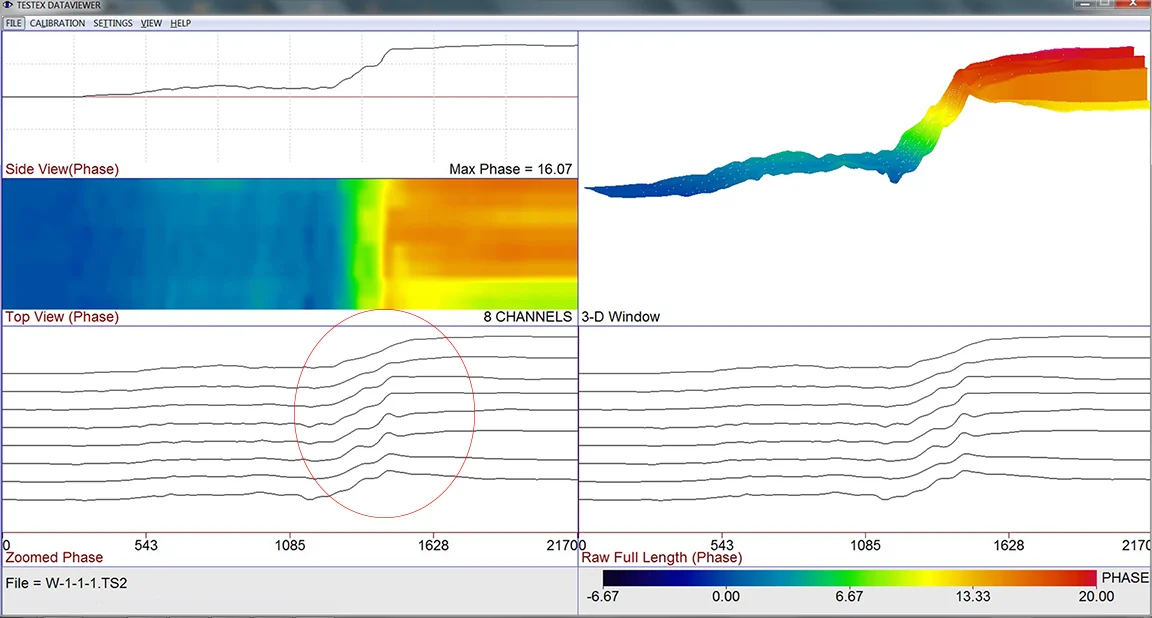

图 1：TesTex 原厂资料配图，与本文技术主题配套；历史配置不代表当前产品的全部规格。

花纹、锈层和支撑都会影响信号解释

花纹凸起会改变探头与基板之间的距离及运动状态。松散锈层、局部涂层堆积和焊接补板也可能造成响应变化。准备工作应去除影响稳定移动的松散物，确认探头能够按规定姿态通过，而不是把“不需要大量打磨”理解为完全不用处理表面。

钢板边缘、支撑梁上方以及连接焊缝附近属于几何或材料条件发生变化的区域。此处出现指示，应结合板图和现场照片分析，不能沿用板中部的判读方式直接换算减薄程度。对异常区进行改变扫查方向、重复定位等核查，有助于区分稳定的局部指示与运动造成的干扰。

先用代表性板件验证，再制定覆盖路线

工程实施时，宜选择材质、厚度、花纹形式和表面条件具有代表性的参考板件，确认当前配置对目标金属损失的响应。若参考件只有平整表面，而实际平台花纹明显、涂层复杂，应说明两者的差别并补充验证。参考对象的已知状态、响应记录和使用方向应保存，便于检测前后对照。

扫查路线应以板号为基础，标明起点、行进方向与轨迹间的覆盖关系。设备能够走过某块钢板，不等于其全部有效面积都已被检测。栏杆立柱、设备底座和障碍物附近应单列未检区域，避免汇总报告只写平台总面积，让业主误以为没有遗漏。

电磁异常如何转成可复查的厚度信息

发现疑似金属损失后，应保留异常范围、板内坐标和对应信号，再按适用程序安排独立复核。局部超声测厚可以补充定量信息，但花纹凸起处的接触与声程需要评估；检测人员应区分基板厚度与包含凸起部位的测量结果，不能不加说明地混用。

如果复核点无法可靠耦合，或板背面粗糙导致底波难以判读，应记录无效测量及原因。一个正常测厚点不足以否定相邻区域的局部减薄，复核范围应覆盖电磁指示区及必要的周边位置。反过来，电磁信号幅度也不能未经对应校准直接称为剩余厚度。

图 2：司福斯特整理的工程流程示意，不作为项目验收程序。

报告需要同时交付缺陷、覆盖和定位资料

建议报告包含平台分区图、板号对应表、有效扫查范围、异常分布、独立复核结果及原始数据索引。对于测量受限的板边和支撑邻近部位，要说明限制来自空间、表面还是几何，方便后续决定是否拆板或采用其他检查方式。

异常位置应能被维修人员重新找到。仅凭一张彩色扫描图，通常不能确定现场起点和方向；板号标识、固定参照物及现场照片应保持一致。更换或修补完成后，还应更新台账，保留旧板的检测记录与新板的安装信息，避免下一次检查将不同板件误作同一对象比较。

剩余厚度不能单独决定平台能否继续使用

平台承载能力同时与板厚、支撑间距、连接状态和实际载荷有关。检测报告负责准确说明已经发现的状态与未检范围，能否继续使用、是否限载或更换，则应由具备相应职责的工程人员结合设计资料评估。不能用“未发现明显电磁异常”代替平台安全鉴定。

对于已经出现明显穿孔、松动或严重变形的区域，应由现场管理人员先实施必要的隔离和通行控制，再安排检查；不能让检测人员站在疑似失效的板上验证风险。司福斯特可协助核对 TesTex 扫描器、参考验证和中文资料，项目交付应以可定位、可复查和说明检测边界为基础。

图 3：TesTex 原厂配套技术资料，图中型号及项目条件以资料说明为准。

资料依据与适用范围

TesTex 原厂公开技术资料；司福斯特中文编写与工程解读。案例结果仅适用于原项目，工程建议需按现场验证。原厂历史型号与当前配置分开核对；本文不代替产品说明书、作业许可及适用检测标准。
