凝汽器涡流检测怎样形成可用的管图：从快速采集到现场复核

凝汽器往往包含大量换热管，检修窗口却有限。检测工作的难点不仅是取得信号，还包括确保每组数据对应到正确的管孔，并及时处理可疑指示。TesTex 的凝汽器服务资料以涡流检测和数字管图为核心，本文从数据链路角度解释快速采集如何转化为可执行的检修信息。

快速检测的前提是明确材料和目标缺陷

原厂介绍的凝汽器检测方法以涡流技术为基础，针对适配材料与探头配置分析管材状态。项目开始前应确认管材、尺寸、管长、支撑结构及历史堵管情况。不能因为都是凝汽器，就将不同材料和几何的校准、检测频率及判读方式直接套用。

还应明确主要关注的是入口冲蚀、局部点蚀、蒸汽侧损伤还是其他问题。不同损伤的位置与响应特点可能不同，参考样管与验证程序需要具有代表性。水压检查没有发现泄漏，也不能直接证明不存在金属损失；检测和泄漏试验观察的是不同状态，二者应根据任务要求配合使用。

推进与回收只是数据采集链路的一部分

TesTex 资料介绍了利用压缩空气推进探头、再通过线缆回收系统完成采集的方式。其意义在于组织大量管子的检测，而不是让推进速度本身成为质量指标。实际能力还受管长、清洁度、管口状态、弯曲与阻塞情况影响。

实施时应确认推进和回收过程对应的有效数据段，并按照设备程序控制运动状态。出现卡阻、行程异常或数据缺失时，需要记录具体管号及原因，不能只把该管计入“已检测”数量。原厂公布的特定条件下作业效率，应与现场可实现的有效工作量分开理解。

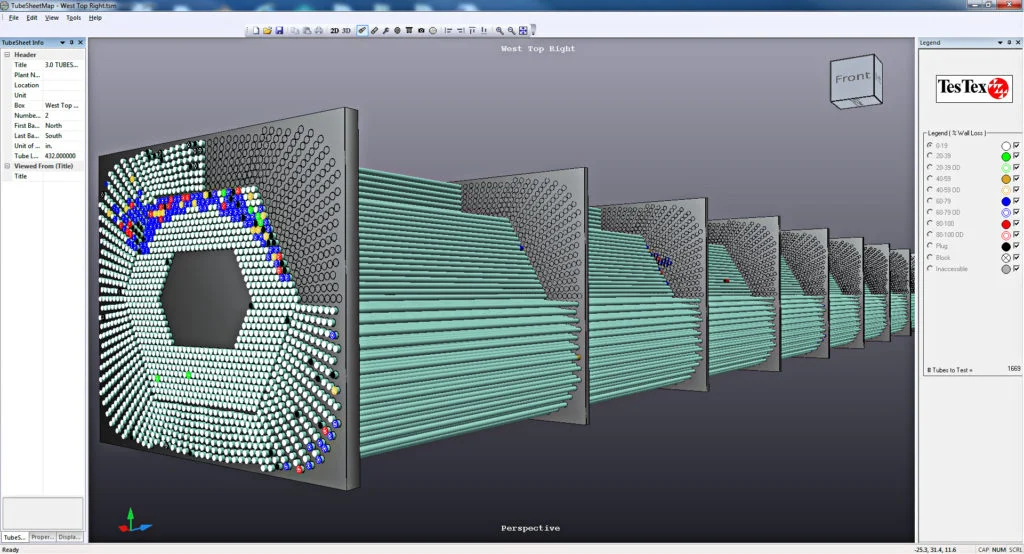

图 1：TesTex 原厂资料配图，与本文技术主题配套；历史配置不代表当前产品的全部规格。

管号映射错误会使正确的信号失去价值

数字管图的基础是管板排列与现场方向一致。建立图纸时应核对行列编号、分区、观察方向、空位及已堵管位置，避免镜像或起点偏差。若两侧管板均参与操作，需要说明从哪一侧定义编号，并确保不同班组使用同一规则。

建议在正式采集前选取若干明确可识别的位置进行对应验证。数据文件名、采集序列与数字管图应能够相互追溯；如果中途跳过堵塞管或调整顺序，也要保持映射关系。高速检测中最危险的错误之一，是信号本身看似正常，却被分配给了相邻管子。

为什么可疑信号应尽量在现场复查

原厂强调现场分析，并在设备和人员仍具备条件时对可疑信号进行复测。这种组织方式有助于及时确认探头运动、管内状态或几何影响，而不是等检修条件撤除后才发现需要重新采集。

现场复核并不意味着跳过独立分析或正式报告。对异常应保留原始记录、复测设置与处理理由；若判断由干扰造成，也应说明依据。不能只删除看起来不合理的信号来获得整洁的结果，更不能以重复扫查一次就自动宣布指示属于缺陷或属于误报。

彩色管图应明确图例和范围

管图可以用颜色帮助识别需要重点关注的管子，但颜色分组的依据必须写清。检测等级、是否需要复核、是否建议处置和是否已经堵管，属于不同的信息；将它们放在一个没有说明的颜色体系里，容易造成维修误解。

对单根管子的异常，还应给出沿长度方向的位置与相关参照。只有管孔颜色而没有轴向定位，往往不足以安排进一步验证。图例、汇总数量及明细表应相互一致，已检、未检、部分有效、已堵和待复核等状态应能够区分。

图 2：司福斯特整理的工程流程示意，不作为项目验收程序。

抽检与全检的结论不能相互替代

当项目采用抽检时，应说明抽样依据和实际覆盖范围。随机选择、依据历史损伤选择和针对异常区域加密检查，具有不同目的。不能在报告中只写一个抽检百分比，却省略选择位置和未检区域，也不能据此直接推断每根未检管子的状态。

原厂资料还列举了手动涡流、旋转超声及内窥观察等补充方式。它们分别提供不同证据，是否采用取决于材料、目标缺陷和可达条件。旋转超声需要适当的清洁、供水和居中条件，内窥图像也不能单独替代壁厚定量；补充检查必须针对具体疑问安排。

检修处置与剩余寿命需要额外依据

检测结果可以帮助确定重点复核、堵管或换管的对象，但最终处置应结合运行要求、适用判据和业主程序。剩余寿命估算还涉及损伤机理、历史变化及运行条件，不能用一次彩色管图直接得出普遍适用的寿命数字。

建议交付数字管图、原始信号、校准与验证记录、异常明细、复测结果和覆盖说明，并保留能够再次打开数据的方式。司福斯特可协助核对 TesTex 涡流设备及中文资料；提出凝汽器检测需求时，应同时提供管板图和检修目标，让采集效率与结果可用性共同成为方案的评价重点。

图 3：TesTex 原厂配套技术资料，图中型号及项目条件以资料说明为准。

资料依据与适用范围

TesTex 原厂公开技术资料；司福斯特中文编写与工程解读。案例结果仅适用于原项目，工程建议需按现场验证。原厂历史型号与当前配置分开核对；本文不代替产品说明书、作业许可及适用检测标准。
