管道低频电磁检测如何选路径：外壁扫查、涂层影响与管内远场检查

同样是检查管道金属损失，外壁可达的架空管、长距离直管和只能从内部进入的短段埋地管，可能需要不同的检测组织方式。TesTex 管线服务资料同时介绍了外部低频电磁扫查和内部远场电磁检查。本文围绕接近路径、配置适配与结果复核，说明技术方案应怎样建立。

先确认从哪里接近管道

原厂管线资料重点介绍架空、无保温管道的外壁检查，并讨论保留适用涂层进行检测的情况。外壁可达并不代表整个圆周都能扫查：支架、相邻管线、保温残留和现场空间，都可能限制有效范围。方案应在图纸和踏勘基础上标出可达区域。

对无法从外部接近的管段，需要另行确认内部入口、通径、弯曲、沉积和堵塞条件。不能因为某种技术可以从管内工作，就默认探头能够到达目标位置。接近路径与检测原理是两个层面的选择，必须同时成立，方案才具有可实施性。

LFET 可以筛查，也可能在适用程序下定量

TesTex 将 Triton II 低频电磁检测（LFET）系统用于管道金属损失检查，并说明它可以承担快速筛查及适用条件下的定量任务。具体输出到什么程度，取决于配置、参考验证和检测程序，不能仅凭仪器名称或一张彩色图确定。

原厂还介绍在筛查模式下使用 A 扫超声验证异常指示。LFET 与超声采用不同的物理方法，二者的结果应在同一位置和明确条件下比较。工程协议中宜分别写清电磁结果的表达方式、超声复核的范围及争议信号的处理路径，避免把筛查等级直接叫作实际剩余壁厚。

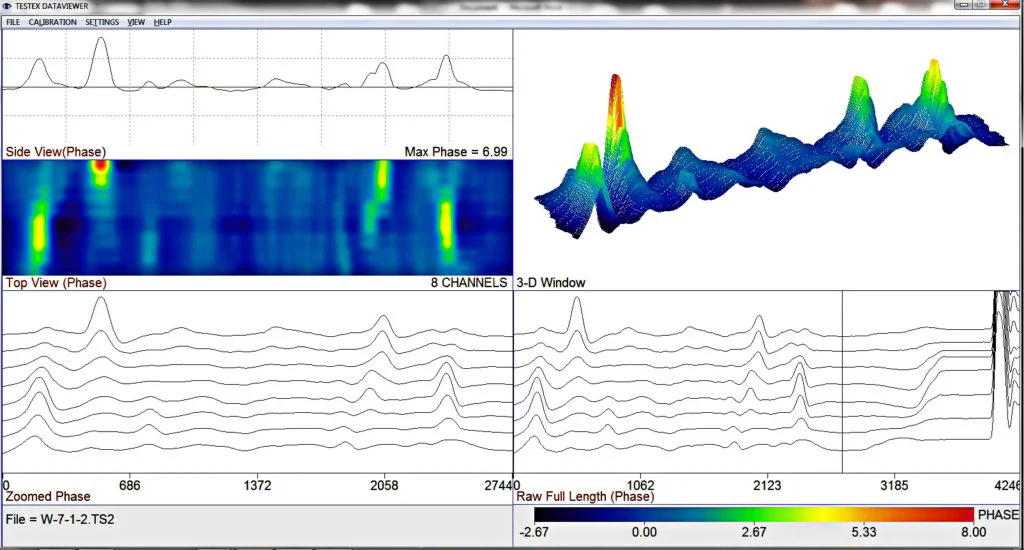

图 1：TesTex 原厂资料配图，与本文技术主题配套；历史配置不代表当前产品的全部规格。

保留涂层需要验证，不能理解为任意覆盖物都不影响

涂层会改变探头与金属表面的距离，表面不平、松散锈层和涂层局部堆积也可能影响扫查状态。原厂介绍可检查适用的涂覆管道，并不表示所有厚度、材料和结构的覆盖物都可以忽略。应结合实际表面与目标缺陷进行代表性验证。

项目记录宜包括涂层状态、参考对象、探头姿态和扫查方向。若不同区域的提离条件明显变化，应在分析时区分，而不是把全部响应变化都解释为管内腐蚀。需要局部处理或补充检查的位置，应在实施前明确范围与责任。

自动扫描机构与检测材料适用性不能混用

Line CAT 及相关配置在原厂资料中用于较长管段的外部扫查。扫描机构、探头阵列和管道几何需要相互匹配，实际通过焊缝、弯曲或障碍的能力应依据具体设备与现场验证确定。不能把演示中的连续行走理解为任意现场均无需中断。

LFET 对适配铁磁及非铁磁材料的检测能力，与某种磁性车轮或机械安装方式能否在该表面工作，是两件事。采购时应同时确认材料检测条件和扫描机构的附着方式。只核对传感原理，却忽略设备如何安装和移动，可能导致到场后无法实施。

腐蚀、冲蚀与机理判断需要分开

原厂将低频电磁管道检查用于多种金属损失问题，包括某些水系统腐蚀以及煤粉管道内部冲蚀等场景。检测可以提供异常分布及复核信息，但仅凭一次信号通常不能独立确定微生物腐蚀、流动加速腐蚀或其他具体机理。

工程分析应结合介质、流向、运行历史、材料与损伤位置。若需要判断机理，可能还需工艺信息、表面观察或其他适用调查。不能把报告中的“发现局部减薄”直接升级为已经确认某一种腐蚀原因，也不能据此自动推算剩余寿命。

管内 RFET 检查有自己的准备条件

TesTex 还介绍利用 Triton II 远场电磁检测（RFET）系统对适用的短段埋地管道进行内部检查。RFET 与外部 LFET 不应混称为同一套方法；其探头、材料条件、管端和结构影响需要按对应程序确认。

实施前应核对入口、可通过长度、沉积、弯头以及回收条件。有效检测长度与成功推进长度也需区分，尤其对管端、障碍和受干扰部位应单列限制。把管子从头穿到尾，不代表所有位置都获得同等有效的检测数据。

图 2：司福斯特整理的工程流程示意，不作为项目验收程序。

最终报告应形成可复查的管道坐标

建议用设备位号、固定起点、轴向距离和周向位置建立定位规则，再将扫查路径、异常区和超声复核点放入同一图示。对重复检查，应保留参照位置与方向，避免由于起点不同而把同一异常误认为新问题。

覆盖率也应按有效数据记录，而不是只写“已完成扫查”。报告宜列出起止位置、无法通过的障碍、受提离影响的区段、重复采集区和未检范围，并说明这些区段是否已经安排替代方法。这样，业主在制定开挖、拆保温或复检计划时，能够区分真实异常与检测边界，避免把未覆盖区域误当作没有缺陷。

交付应包含原始数据、参考验证、有效覆盖、异常明细、复核结果和未检区域。司福斯特可协助核对 TesTex 管线设备及中文资料；提出需求时，应同时提供材料、尺寸、涂层、可达空间和希望得到的结果，让方法选择与实施路径相互匹配。

图 3：TesTex 原厂配套技术资料，图中型号及项目条件以资料说明为准。

资料依据与适用范围

TesTex 原厂公开技术资料；司福斯特中文编写与工程解读。案例结果仅适用于原项目，工程建议需按现场验证。原厂历史型号与当前配置分开核对；本文不代替产品说明书、作业许可及适用检测标准。
