高温焊根腐蚀怎样检测：衍射时差法的优势与盲区

焊根腐蚀常位于管道内部，外表面无法直接观察。超声衍射时差法可以从外部获取与焊根轮廓相关的传播时间信息，为剩余韧带评估提供数据。高温条件下，探头、楔块、声速、耦合及扫描机构必须作为完整系统验证。

原厂技术说明中的验证条件

Ionix 的技术说明展示了约二百摄氏度碳钢环焊缝检查。系统包括高温探头、集成楔块、适配的编码扫描器、商业超声仪器和连续供给的高温耦合剂。原文把热态结果与同一焊缝的常温衍射时差数据进行比较。

技术说明报告了约正负零点二毫米以内的剩余韧带比较差异。这个数值对应其试件、温度、探头与处理方法，不能当作所有焊根腐蚀检测的统一准确度，更不能省略基准方法与条件直接写进设备参数表。

图 1：高温焊缝检测布置。图片来源：Ionix 官方资料。

为什么要观察传播时间而不只看幅度

衍射时差法利用发射与接收探头之间的声传播信息，结合几何关系定位与缺陷相关的响应。侧向波、底面波、衍射信号和模式转换信号可能同时出现，分析人员需要理解它们的路径。

焊根腐蚀轮廓不规则时，信号解释可能受到局部坡度和几何影响。强回波不一定代表更深损伤，弱信号也不必然意味着没有缺陷。原始甲型扫描与连续编码图像应结合使用，不能只依据一幅色彩图中的明暗判断。

热态声速与楔块角度

工件声速随温度改变，楔块内部传播也会变化。原厂说明中的集成楔块折射角是在规定温度条件下定义的，因此常温标称角与热态实际声束不能混用。探头中心间距和表面曲率同样影响定位。

程序应明确采用的声速依据、温度测量位置、探头稳定时间以及几何参数。对于曲面楔块，需核对其轮廓与实际管径是否匹配。即便原案例采用过某种组合，其他尺寸仍应重新验证接触与声束覆盖。

耦合稳定性怎样判断

高温耦合剂可能随接触时间和表面温度改变状态。连续供给、扫描速度及接触压力会影响信号稳定性。检测时可结合侧向波和其他预期响应判断耦合，但不能仅凭某一个强信号确认整个目标区域均被有效覆盖。

局部锈层、氧化皮和松散附着物应按程序处理。对不允许表面处理的设备，需要先评估能否获得有效数据。失耦区域应标记并重扫，不宜在后处理中通过平滑或插值掩盖。

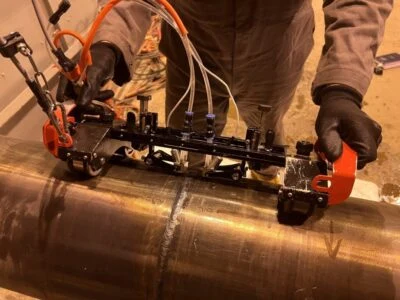

图 2：焊根检测现场操作。图片来源：Ionix 官方资料。

近表面盲区如何处理

侧向波及底面波附近的响应可能影响小缺陷分辨。某些表面相连缺陷或不利方向缺陷，需要脉冲反射、相控阵或其他方法补充。验证试块应包含与实际目标位置相近的代表性特征，而不是只验证容易分辨的中部反射体。

如果项目目标同时包括焊根减薄与裂纹，应分别规定验证要求。不能因为衍射时差法能够形成焊根轮廓，就推导其对所有裂纹方向都具备同样检出能力。

剩余韧带怎样成为工程数据

报告应明确尺寸的几何定义、计算方法、取值位置及不确定性。最小韧带之外，还需记录轴向或周向范围、局部形态和覆盖条件。适用性评价往往需要多项信息，单个最小值并不足以描述完整损伤。

在重复检测中，要检查探头间距、编码零点、温度与数据处理是否一致。发现变化时，先排除坐标错位与配置差异，再判断是否出现真实损伤发展。这样才能让跨期比较具备可靠基础。

建议的技术确认清单

询价或试验前提供管材、管径、壁厚、焊缝结构、温度和关注缺陷。要求供应方明确探头、楔块、扫描器、耦合剂与软件适配，并展示代表性试块的原始数据。正式交付保留热态验证、基准比较、无效区及补充检测记录。

高温检测的价值是减少等待和提高在役数据可得性，但是否允许实施、数据是否足以支持运行决定，仍由项目程序和责任人员确认。把适用条件写清楚，比只强调“高温也能检测”更有说服力。

根部区域的复核为何要保留几何资料

焊缝根部、余高及相邻结构本身就可能形成复杂声学响应。分析人员应知道坡口、厚度、焊接方式和实际可达面，并将指示位置与截面几何对应。缺少这些信息时，单张图像中的线状或弧状特征很容易被过度解释。

高温检测还需记录探头中心间距、楔块状态和温度。对同一区域重复扫查时，应比较校准、编码和温度是否保持可比。若需要用另一种超声方式验证，确认其覆盖和近表面能力能够回答当前问题，而不是仅因为设备可用就作为形式上的复核。

在最终报告中，区分检测到的指示、估计的位置与尺寸、无法充分覆盖的区域和工程判定。对于根部局部腐蚀，可按项目条件增加定点厚度或其他适用数据，形成相互支持的证据。不能由衍射时差法的某个单一显示自动推出剩余寿命，后者还需要材料、载荷、损伤演变及适用评定方法。
