厚壁容器焊接返修时，如果每次阶段检测都必须冷却再重新升温，检修节奏容易被打断。高温衍射时差法可以在经过验证的温度与焊缝状态下获取检测数据，但它的前提是声学配置和验证试块与真实返修阶段对应，而不是简单把常温程序搬到热态使用。
原厂案例的实际条件
Ionix 公布的合成氨转换器案例由 SonoInspec 实施。原设备环焊缝发现内表面相连裂纹，随后开展专项返修。案例涉及约一百二十毫米壁厚，在约三分之二填充和全部填充阶段进行热态检测，之后仍安排焊后热处理后的常温检查。
原文说明，验证试块分别模拟不同填充程度，并包含横通孔、内表面电火花槽及其他人工反射体。采用的探头组合为五兆赫兹、六毫米晶片和集成五十度折射角楔块。这些是该项目的配置记录，不是所有厚壁焊缝通用的推荐参数。
图 1：热态焊接返修应用场景。图片来源：Ionix 官方资料。
为什么部分填充必须单独验证
部分填充时，焊缝截面、扫查表面和声传播路径与成品焊缝不同。坡口几何可能形成强反射，目标缺陷所在区域也可能只占全壁厚的一部分。若只在全填充试块上取得良好结果，就直接宣布中间阶段全部可检，会遗漏程序适用性问题。
正确做法是先把返修结构画清楚，明确各阶段允许的探头位置、探头中心间距、声束覆盖和目标检测体积。验证试块应代表实际材料、厚度与几何，并在预期温度下检查人工反射体的可检出性及定位表现。没有充分覆盖的位置，要明确补充其他检测方式或调整工艺。
高温下需要控制的变量
温度会影响材料和楔块中的声速，也可能改变探头接触状态、耦合剂表现与机械尺寸。检测前应记录工件表面温度和稳定时间，按批准程序校准声程、探头间距及位置。检测过程中如果温度明显变化，应重新评估校准是否仍然有效。
原厂案例在常温及约一百八十五至一百九十摄氏度的验证条件下展示了结果，而返修预热目标约为二百摄氏度。撰写施工文件时应保留这种区别，不能把所有图像笼统标成同一温度，更不能从案例温度推导出任意更高温度下的性能。

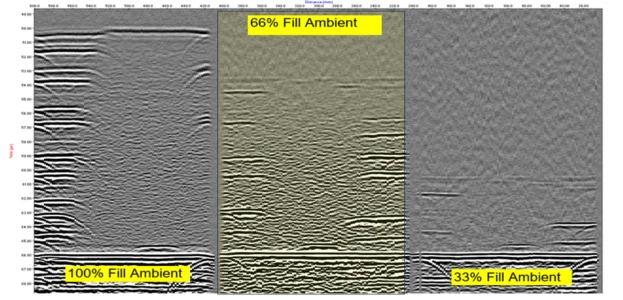

图 2：原厂试验中的衍射时差法数据示例。图片来源：Ionix 官方资料。
如何组织阶段检测
在开始焊接前，检测负责人应与焊接工程师共同确定停检点。每次达到约定填充程度后，记录焊接批次、填充轮廓、温度、表面状态与检测配置，再采集编码数据。发现疑似指示时，结合图像连续性、衍射信号、几何回波和其他方法复核，不只根据单张截图做结论。
阶段性检查的作用是尽早发现需要处理的问题，减少后续返工。它不自动替代最终验收，也不能单凭中间阶段“未发现异常”就取消焊后热处理后的检查。项目应明确每个阶段的目的、验收依据及签字责任。
衍射时差法的边界
该方法通过传播时间分析缺陷相关信号，在定量与记录方面具有价值，但近表面区域可能受侧向波或底面波影响。表面相连缺陷、复杂坡口、粗晶组织和不利几何仍需审慎处理。必要时与脉冲反射超声、相控阵或表面方法形成互补。
合成氨转换器可能涉及不同损伤机制。本案例的焊缝返修检测不能被推广为“凭一个探头即可确认全部高温氢损伤”。检测目标必须与已识别的损伤机理相匹配，并由具有相应能力的人员制定程序。
一份可复核的交付记录
建议保存返修结构图、阶段试块图、常温及热态验证结果、温度日志、编码扫查文件、人工反射体响应以及异常复核记录。报告区分验证试块表现与实际工件发现，注明未覆盖区域和补充方法。
采购时除探头主件外，还要明确楔块、扫描机构、连接线、耦合剂、温度测量和数据分析软件的适配。让设备配置服务于已经定义的返修检测程序，才能同时改善现场效率与结果可信度。
