埋地尾矿管线的检测成本往往来自开挖和接近，而不只是测厚本身。利用计划开挖窗口安装固定探头，再将读取位置引到地面，可以增加复测频率，减少为了同一个测点反复开挖的需求。关键在于安装后难以维护，因此耦合、防护和位置记录必须一次做好。
原厂案例的部署思路
Ionix 公开的南美矿业案例面向尾矿输送引起的冲蚀。业主怀疑损伤速率与上游工艺事件有关，希望在两次停机之间获得更多数据。案例在数公里范围的管线上部署三十八个双晶传感器，通过易接近的集中测量端读取。
原厂采用磁性固定、环氧耦合和复合材料保护，并将电缆引至抬高的接线位置。该案例体现的是“固定传感器、人工可达读取”的经济路径，不应把它误写为全线每一处都被无线实时监测。

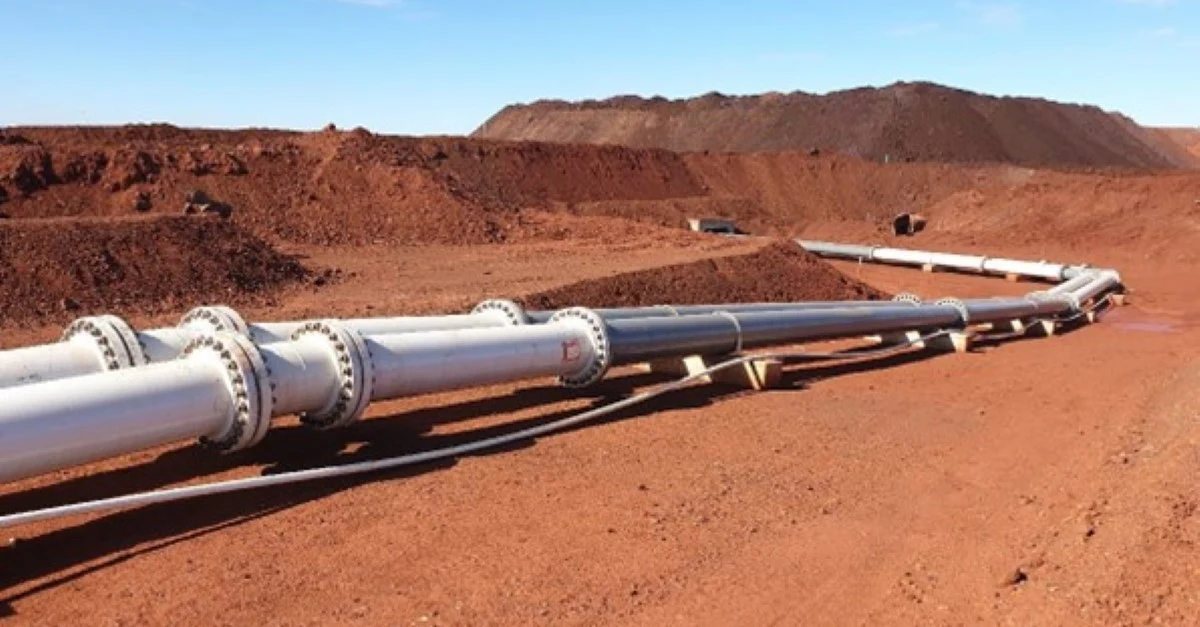

图 1：尾矿管线应用场景。图片来源：Ionix 官方资料。
开挖前就应确定布点依据
尾矿颗粒性质、输送速度、含固量、弯管及管底沉积都可能影响损伤位置。布点应结合管道走向、地形、历史泄漏和已检测的减薄区域，由项目团队确认。对于可能发生定向磨损的位置，单个顶部测点通常不能代表整个截面。
建议在开挖后先进行周向与局部轴向扫查，形成基线，再决定固定探头位置。测点图需要包含里程、方位、管节编号和埋深等信息。回填后仅靠“某棵树旁边”定位是不可靠的，应建立长期可用的坐标与地面标识。
埋地环境需要验证什么
探头耐温只是条件之一。长期潮湿、地下水、土壤压力、绝缘要求、电缆拉力和腐蚀防护都会影响可靠性。保护层应与管道原有外防腐体系协调，不得因为加装探头而留下局部防护薄弱点。
原厂案例采用的复合包覆与电气隔离措施，不能直接替代现场阴极保护和防腐设计审核。管线是否具有阴极保护、安装件是否形成不希望出现的电连接、电缆引出处如何密封，都应由相关专业人员核查。

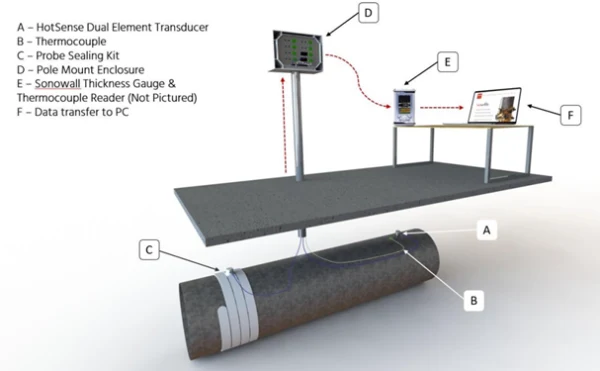

图 2：埋地管线监测系统布置示意。图片来源：Ionix 官方资料。
回填前的验收特别重要
每个测点在固定后应保存参考厚度、原始波形和温度，检查电缆与测量端编号是否一一对应。保护施工完成后再测一次，确认没有失耦或接线错误。回填前拍摄能够识别管道方位和探头位置的照片，并记录所有不可见部件。
建议模拟实际读取过程：由后续巡检人员使用计划中的仪器和连接方式完成测量，而不是只由安装人员临时验证信号。对于读数不稳定或波形无法明确解释的点，应在仍然可接近时处理，不能把问题留到回填之后。
让数据与输送工况关联
读取频率取决于预计损伤速度及管理目标。若冲蚀可能在少数工况下加速，应增加相关阶段的数据，而不只是每月固定一天测量。记录运行小时、输送量、含固量变化及停机事件，有助于解释不同时间段的厚度斜率。
采样间隔长时，只能得到区间平均变化，无法准确定位短时事件。若需要识别更快的变化，可以评估自动采集，但应将供电、通信及维护成本一并考虑。数据需求决定系统配置，而不是先买无线设备再寻找用途。
报告怎样服务于管线维护
报告应显示各固定点的当前有效厚度、基准差值、时间窗口及质量状态，并与管线里程图关联。剩余寿命计算需要适用的最小允许厚度、工况与损伤模型，不能仅用最近两次测量的差值外推所有后续运行。
固定点以外的局部磨损仍可能发展，因此方案应与管线巡检、泄漏监测和计划性区域检测结合。采购与施工文件应明确传感器、耦合、保护层、接线端、电缆以及回填前验证的责任边界。真正减少重复开挖的前提，是测点长期有效且位置可追溯。
