空冷凝汽器无人机检测方案：狭窄空间影像与异常定位

空冷凝汽器及相关风道结构往往位于高处，内部存在接缝、膨胀节和复杂支撑。传统检查可能需要脚手架或高空作业平台。受限空间无人机可以提供一种远程影像采集方式，但应先明确检查的是可见结构状态，还是需要其他方法测量的壁厚与缺陷。

原厂案例的实际检查范围

Flyability 公布的 DJM Aerial 项目位于英国生物质发电设施，相关风道约在地面四十米以上。团队使用 Elios 3 检查多个风道系统，关注周向与纵向接缝、膨胀节、结构连接以及腐蚀和涂层退化。

该案例不是对每根换热管进行内部壁厚检测，也不能因此宣称无人机取代全部凝汽器无损检测。它说明的是复杂高处风道中，影像与位置记录可以支持维护排序。

图 1：空冷凝汽器的结构与检查环境。图片来源：Flyability 官方资料。

先划分检查区域和设备状态

项目图纸应标明风道编号、入口、竖向段、弯头、膨胀节与支撑。确认风机、相关运动部件及可能影响飞行的气流条件，按业主程序完成隔离与作业许可。不能仅因为无人机不需要人员进入，就在未经评估的运行气流中飞行。

入口与回收位置要考虑高度、通行和失效后的处理。若需要工作人员在高处放飞，也应如实纳入方案，不能笼统承诺完全消除所有高处作业。

从结构连接寻找检查重点

周向和纵向接缝、膨胀节、支撑连接及涂层破损区可以作为分区检查线索。对每一处可疑变化，先拍摄能说明所在风道与方向的整体图，再补充近景。单张局部锈斑照片不足以支持维护人员定位。

膨胀节检查应记录可见变形、表面状态和连接情况，但影像不能独立证明其剩余寿命或承压能力。对需要定量的厚度、裂纹或材料损伤，应明确后续检测方式。

照明与成像条件

风道内可能有明暗反差、反光和粉尘。应调整灯光、观察距离和角度，使接缝细节可辨。近距离强光可能过曝，过远则降低目标在画面中的有效尺寸，不能只靠相机像素判断检测能力。

热成像可为温度分布提供补充观察，但金属反射、发射率和运行条件会影响结果。若用于判断保温异常，应记录条件并进行适当复核，不把热图颜色直接当成准确温度或确定故障原因。

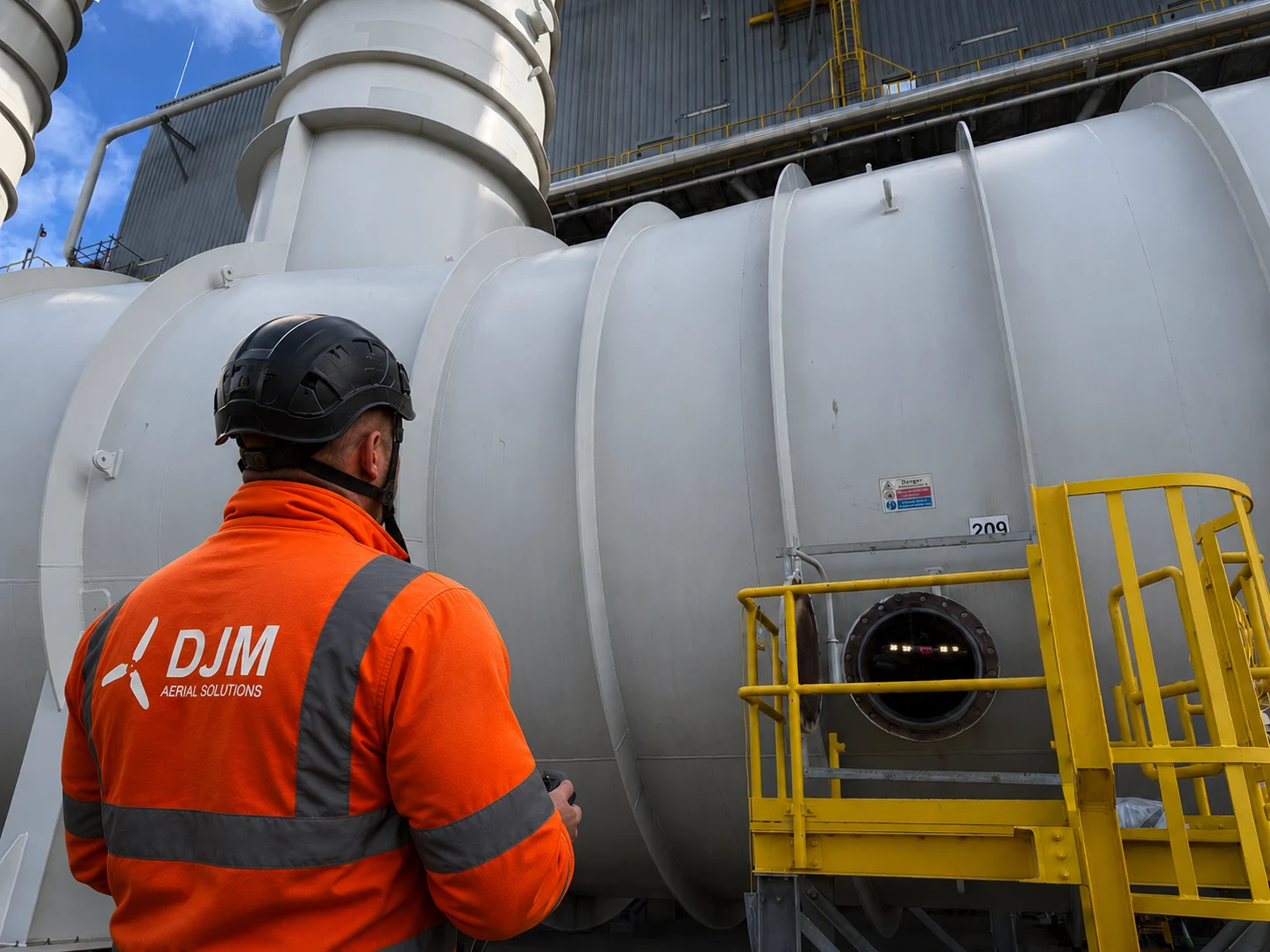

图 2：空冷凝汽器现场无人机检查准备。图片来源：Flyability 官方资料。

多段风道如何保证不漏检

建议按结构编号和检查面建立覆盖矩阵，记录每个架次负责的区域。相邻架次保留可识别重叠，检查后及时复核是否漏掉顶部、背面或支架遮挡区。飞行轨迹经过某处，并不代表相机已经获得该处全部表面的有效影像。

利用激光点云和关注点位置帮助整理资料，但模型中的未测面不要凭经验补成已检面。对于狭窄间隙、遮挡或无法接近的区域，应在覆盖图中明确标记。

报告怎样支持检修排序

可以将发现分为需进一步检测、需维护处理和建议跟踪三类，具体判定由项目标准与专业人员完成。每项发现附位置、整体图、近景、观察条件和后续建议，避免用含糊的“有问题”代替可执行描述。

如果发现疑似裂纹，应描述可见线状特征及其位置，安排适当方法确认。无人机目视图像中的线条可能来自接缝、污渍或阴影，不能未经验证直接给出裂纹定量结论。

配置和验收建议

以代表性风道试点，验证通过空间、照明、通信、定位和数据交付。根据目标选择标准视觉配置或其他载荷，明确软件许可和原始资料格式。验收检查覆盖矩阵、关键影像清晰度、关注点位置和复检可重复性。

这样形成的方案可以减少部分接近工作，并把复杂结构状态整理成可查阅、可分派的维护资料。其价值体现在证据质量与维护效率，而不仅是飞行画面的视觉效果。
