桥梁下部结构无人机检查方案：难接近区域的影像与定位

桥梁下部隐藏空腔可能缺少完整图纸，入口又位于水面或高处。工业无人机可以先帮助了解空腔结构与可见状态，再由桥梁专业人员安排进一步检测。对于未知空间，先侦察、再精查，比直接按理想结构规划整次飞行更合理。

原厂案例的现场情况

Flyability 的英国铁路桥案例由 UAV365 实施，任务是通过桥下检修口检查此前难以接近的空腔、拱部和木构件。团队先处理入口接近条件，再部署 Elios 3 采集影像和点云，资料用于理解空间布局与维护需求。

原文使用了高空作业平台接近检修口，因此不能将案例概括成“完全无需任何高处作业”。无人机减少的是进入未知空腔的需求，入口作业和桥下环境仍需要独立管理。

图 1：桥梁下部结构入口。图片来源：Flyability 官方资料。

飞行前应回答的问题

入口是否允许设备连同载荷通过，检修口背后是否存在松动物、细线或积水，通信能否跨越转角，设备故障后是否有合理回收路径，这些都应纳入勘察。铁路、道路或水域附近的作业还需协调对应管理单位。

收集已知图纸和历史维修记录，并把“不确定区域”列出来。任务的第一阶段可以专门用于确定结构布局，而不是一开始就承诺完成所有表面的精密检查。

侦察与精查分阶段

侦察阶段保持适当距离，确认房室、拱部、梁体与连接关系，建立可识别的方位。随后按区域采集关键表面，包括支承附近、木构件各可见面、砌体接缝和渗水迹象。

对每个异常同时保留整体位置与近景。黑暗空间中的照明角度会改变阴影，疑似裂缝或孔洞宜换角度观察。无法辨认时标记待复核，不用笼统的损伤名称替代证据。

不同材料分别解释

木材的表面变色不直接等于内部腐朽，砌体接缝阴影不一定是新裂缝，锈迹也不直接给出钢件剩余厚度。报告先描述可见特征，再由桥梁、材料或结构专业人员确定补充检查。

对于关键承载连接，应关注是否具备足够可见性。背面或封闭连接看不到，就不能写“连接完好”。必要时结合其他接近和无损检测方法。

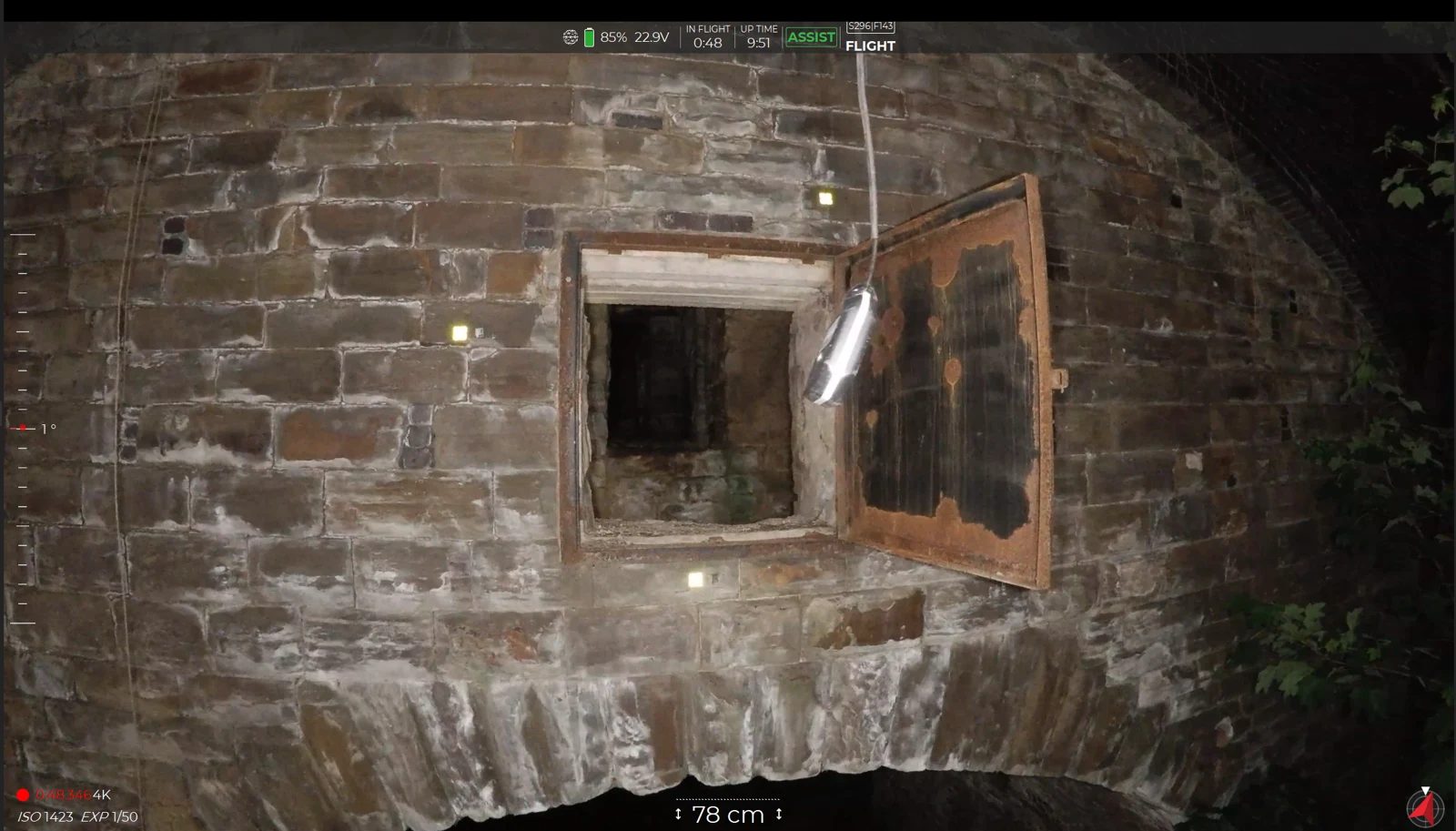

图 2：隐蔽空间的结构与接近条件。图片来源：Flyability 官方资料。

点云用于空间记录的条件

模型有助于说明空腔大小、房室关系和关注点位置。若用于工程尺寸或改造设计，需要约定精度与核验方法。局部点云细腻不代表整体坐标准确，尤其是多房室和重复拱结构，处理后应检查漂移与重影。

控制或检查基准无法布置时，应明确成果的用途和限制。不能用未经核验的模型直接替代结构计算所需的准确几何。

覆盖与资料交付

建议建立按房室、拱跨和构件编号的覆盖表，关联飞行编号、视频时间、照片和模型位置。清楚列出可见、遮挡和未进入区域，便于后续检验补齐。

报告应区分现场观察、需要复核的疑点和工程建议。桥梁继续运营的判断必须结合设计、荷载、材料和其他检验资料，不能单凭一次无人机巡视下结论。

复检和项目验收

下一次检查沿用编号、视角与参照，比较时注明光照、潮湿和表面清洁变化。验收以约定区域的有效影像和问题定位能力为重点，模型与照片都应保留原始文件。

对于首次采用无人机的桥梁项目，可以从一个具有代表性的空腔试点，验证入口、通信、照明和报告格式，再扩大范围。这样可以把未知空间逐步转化为可查阅的资产资料，而不是只留下一段难以定位的视频。

设备与项目咨询

查看相关产品与中文资料 · 联系司福斯特工程师

资料依据与适用范围

Flyability 官方案例与技术资料；司福斯特中文整理，2026-09-19 核对。本文将原厂公开事实与工程实施建议分开说明，案例中的时间、温度、效率及测量结果不作为其他项目的保证值。原始配图保留原厂标注，配有中文说明。
