道路涵洞无人机检查方案：结构病害与受限空间覆盖

道路或矿区涵洞常受积水、狭窄入口和结构遮挡影响，人员与爬行设备未必容易到达。受限空间无人机可以在有足够空气通道的条件下越过部分障碍，获取内部可见表面资料，但不能观察水下或被沉积完全覆盖的结构。

原厂澳大利亚案例

Flyability 的 Azure Integrity 案例涉及昆士兰矿区一座约八十米长的涵洞，断面约三点五米高、一点五米宽。入口结构和积水限制了传统接近方式，团队使用 Elios 3 进行目视资料采集，随后由工程师评估。

原文还记录了野生动物影响作业、团队调整时间完成后续检查的情况。这说明现场方案需要适应真实环境，而不是按固定路径强行完成任务。案例尺寸和时间仅适用于该项目。

图 1：涵洞入口与现场环境。图片来源：Flyability 官方资料。

任务前收集的基础资料

准备涵洞形式、断面、长度、进出口、道路或设备荷载以及历史维修资料。确认水位和流量变化、天气影响及上游可能来水。无人机减少进入需求，但入口周边、交通和设备回收仍需按现场程序管理。

如果有可燃气体或其他不适宜设备进入的环境，应先解决适用性问题。防护笼不等于防爆能力，也不能让设备无视水浸和粉尘限制。

检查面与里程分段

将顶部、两侧、连接缝、可见底部和进出口分开记录，按里程段安排覆盖。对结构突变、支撑和疑似病害区域增加观察角度。单次沿中心线快速通过，可能无法看清侧壁与顶部细节。

每次飞行保留参照与重叠，记录完成范围。若因障碍、动物或通信中断停止，应明确终点并从可识别位置继续，避免报告中产生未说明的空白段。

影像怎样形成工程信息

可记录裂缝状特征、剥落、露筋、渗水迹象、接缝变化、变形和沉积。对每项发现提供位置、整体图与近景，并说明光照、遮挡和尺度依据。没有可靠尺度时，不宜给出精确裂缝宽度。

目视资料不能直接测得内部缺陷或承载能力。结构专业需要结合材料、荷载、基础及其他检测做判断。无人机报告应清楚区分观察事实和进一步评估建议。

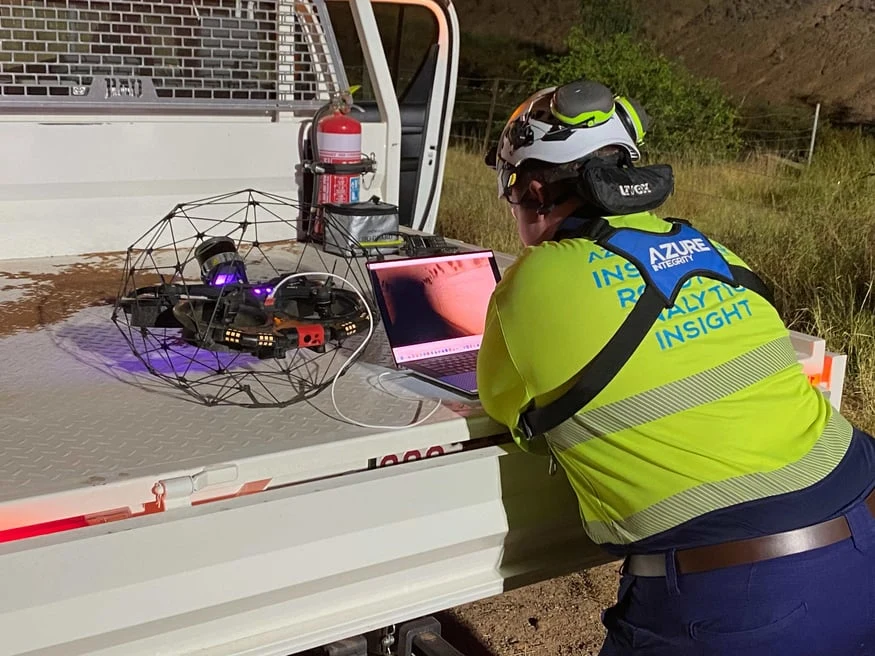

图 2：涵洞检查的地面操作。图片来源：Flyability 官方资料。

水面和反光的影响

水面以下结构不属于普通光学与激光有效覆盖范围，反光也可能造成点云缺失或影像误判。应标注水位及受影响区域，不把反射图像误认为真实表面。

若清淤或排水后才能判断，应安排后续任务。不同水位下两次检查发现数量不同，可能只是可见范围变化，不应直接解释为短期内新增损伤。

点云与定位

三维模型可以帮助理解涵洞形状与关注点位置。用于精确断面或变形测量时，需要控制基准、误差检查及相应载荷工作流。模型能旋转查看，不意味着已经具备测量级准确度。

建议同时保留里程、断面方位和可识别结构编号，即使客户暂时不用三维软件，也能找到问题。模型和视频时间索引共同组成复检依据。

报告与维修交接

交付可包括总体状态、分段覆盖、关注点表、未检区、原视频和模型。每个建议后续动作应具体，例如清理后观察、局部厚度测量或结构评估，而不是只写“加强维护”。

维修完成后沿用相同编号复检，记录处理范围与仍未解决的问题。完整资料有助于道路或矿区管理者安排资源，但最终开放运行或限载决定仍需相应专业依据。

配置与试点验收

选择代表性涵洞验证入口、通信、照明和资料形式，明确可以覆盖的空气空间及限制。验收重点是关键表面是否有有效影像、问题位置是否清楚、原始资料是否可追溯。将无人机与其他检测手段组合使用，才能覆盖不同结构和环境条件。
