地下矿山空区测绘方案：点云覆盖与轨迹质量控制

地下矿山旧巷道和采后区域可能不适合人员进入，却仍需要更新空间记录。搭载激光雷达的工业无人机可以补充难接近区域的点云，但测绘成果质量取决于路径、环境特征、控制基准和后处理，不能只根据传感器点频判断。

原厂矿山验证案例

Flyability 在 ICL Boulby 矿山比较了 Elios 3 标准与测绘载荷的应用。公开案例涉及一段约三百四十米巷道，讨论了采集覆盖、所需架次和后处理漂移的差异。矿山本身具有长期采掘历史，需要持续更新旧巷道与现有作业区记录。

该案例说明载荷与工作流会影响成果，不意味着所有地下环境都能获得同样时间和精度。对低反射、粉尘、积水或几何重复区域，应单独验证。

图 1：地下矿山空间点云。图片来源：Flyability 官方资料。

先定义模型的工程用途

若模型用于记录大致位置和帮助复检，精度要求与用于断面、体积或相邻采区关系分析的成果不同。项目应明确坐标系、目标精度、覆盖边界和验收方式，再选择载荷与软件处理流程。

不能把“厘米级点云”作为模糊的统一要求。应说明是局部点位重复性、相对尺寸误差，还是与矿山坐标系统的绝对位置差异。这些指标需要不同验证方法。

采集路径与环境特征

同步定位与建图依赖连续观察到可识别的空间特征。长直、重复或特征稀少的巷道可能积累漂移。规划时应按原厂建议保留重叠、转折和适当闭环，避免只沿一条单向路径快速飞过。

入口与返回路径还涉及通信、电量、障碍和矿山作业边界。无人机可以减少人员进入已封闭区域的需求，但操控与起降地点仍须符合矿方规定。不能把设备耐碰撞理解为可以无视落石、机械或通风条件。

控制点与检查点的区别

如果需要接入矿山坐标，应设置可可靠识别的控制基准，并确认其测量来源。用于配准的点帮助确定模型位置，独立检查点则用于评价结果，二者不宜全部混用，否则难以得到独立误差证据。

控制点分布应考虑空间范围，而不只是集中在入口。若深部区域无法设置控制，报告应明确这一限制，并采用适当的相对核查与漂移评估。不要把入口附近的良好误差直接推广到全部巷道。

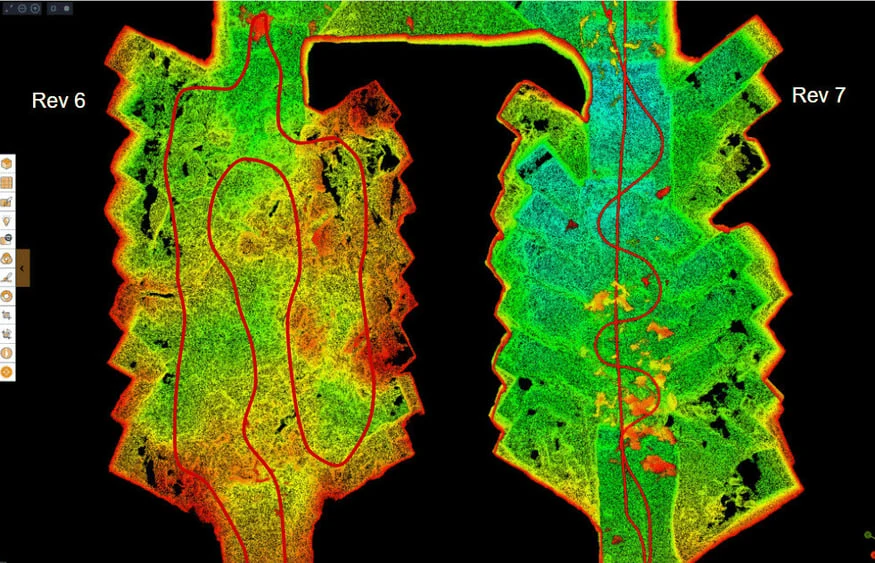

图 2：巷道点云覆盖与剖面示例。图片来源：Flyability 官方资料。

处理后的质量检查

点云生成后检查重影、断面扭曲、局部缺失和不合理连接。应回看对应轨迹及原始数据，判断问题来自采集、配准还是后处理。软件生成了模型，不等于模型已经通过质量检查。

多架次合并时，确认重叠区域、配准依据和坐标一致性。没有充分重叠的独立模型，不应仅凭手动拖动到“看起来吻合”就作为工程成果。处理参数与版本也应记录，便于复算。

影像是重要的解释补充

点云显示几何形状，影像帮助解释材料、支护、设备和表面状态。建议在关键区域建立关注点，并关联视频时间与模型位置。对粉尘、反光或积水造成的点云异常，影像可以帮助识别，但不能凭视觉猜测补齐没有测到的表面。

现场数据保留未覆盖区，比强行生成完整封闭模型更诚实。涉及体积计算时，必须说明缺失区域如何处理以及这些假设对结果的影响。

交付与跨期比较

交付宜包含点云、坐标说明、控制与检查结果、轨迹、影像关注点、处理日志和覆盖清单。若需要与历史矿图比较，应核对旧资料本身的精度和基准，避免把历史误差误认为新发生的变化。

后续复测尽量保持相同边界、基准和处理规则，变化分析需考虑两期数据的不确定性。本站可协助选择测绘载荷与中文资料，但矿山测量和稳定性结论仍应由具备相应能力的团队负责。
