矿山溜井无人机检测方案：远程观察与三维空间记录

溜井承受矿石持续冲击，可能出现磨损、变形、堵塞或局部失稳。常规摄像或扫描设备从固定位置观察时，容易受到遮挡。工业无人机可以改变观察位置，同时采集影像与点云，为矿山维护和空间记录提供补充。

原厂案例的关键事实

Flyability 介绍了 LKAB 基律纳矿山使用 Elios 3 测绘配置检查溜井的案例。原文比较了过去采用重型下放设备的流程与无人机作业，展示了特定现场检查时间的明显缩短，并提到使用相应电池配置检查数百米溜井的经验。

这些是具体矿山、路径和配置的结果，不能直接变成所有溜井的飞行距离或单次覆盖承诺。对其他项目，需要重新评估入口、通信、气流、粉尘、几何与回程余量。

图 1：矿山溜井检查作业。图片来源：Flyability 官方资料。

先把生产隔离和空间信息准备好

项目应确认溜井是否已停止进出料、上下游设备状态和可能的落石风险。无人机减少人员进入需求，但不能抵消生产系统未隔离的危险。起降和操控位置也必须由矿方评估，不能为了追求通信距离接近不安全边缘。

收集井口、转折、支护、联络口和已知堵塞信息，确定任务重点。需要检查的是局部堵塞原因、整体几何变化，还是形成完整体积模型，应在飞行前明确，因为采集路径与数据处理要求不同。

影像与点云分工

影像用于观察表面、块体、衬板或支护状态；点云用于描述空间形状、断面和相对位置。点云颜色或表面粗糙不能直接代替岩体稳定性评价，影像也不能显示被粉尘或堆积遮挡的内部结构。

建议对疑似异常保留上下游方向的整体图与近景，并在模型中标记。若需要比较溜井扩径或局部变化，应采用一致的基准、处理流程和独立核查，而不只把两次模型视觉叠加。

长深空间的路径与回程

飞行任务要考虑通信衰减、转折遮挡、环境变化和电池消耗。越向深处飞行，回程策略越重要。应设置分段检查与明确终止条件，不能把剩余电量等同于可安全继续前进的距离。

采集路径需要保留足够重叠和场景特征，帮助定位与后处理。过快下降可能影响影像质量和点云覆盖；狭窄重复结构也可能增加定位困难。现场应按照原厂采集要求与项目试飞结果安排速度和方向。

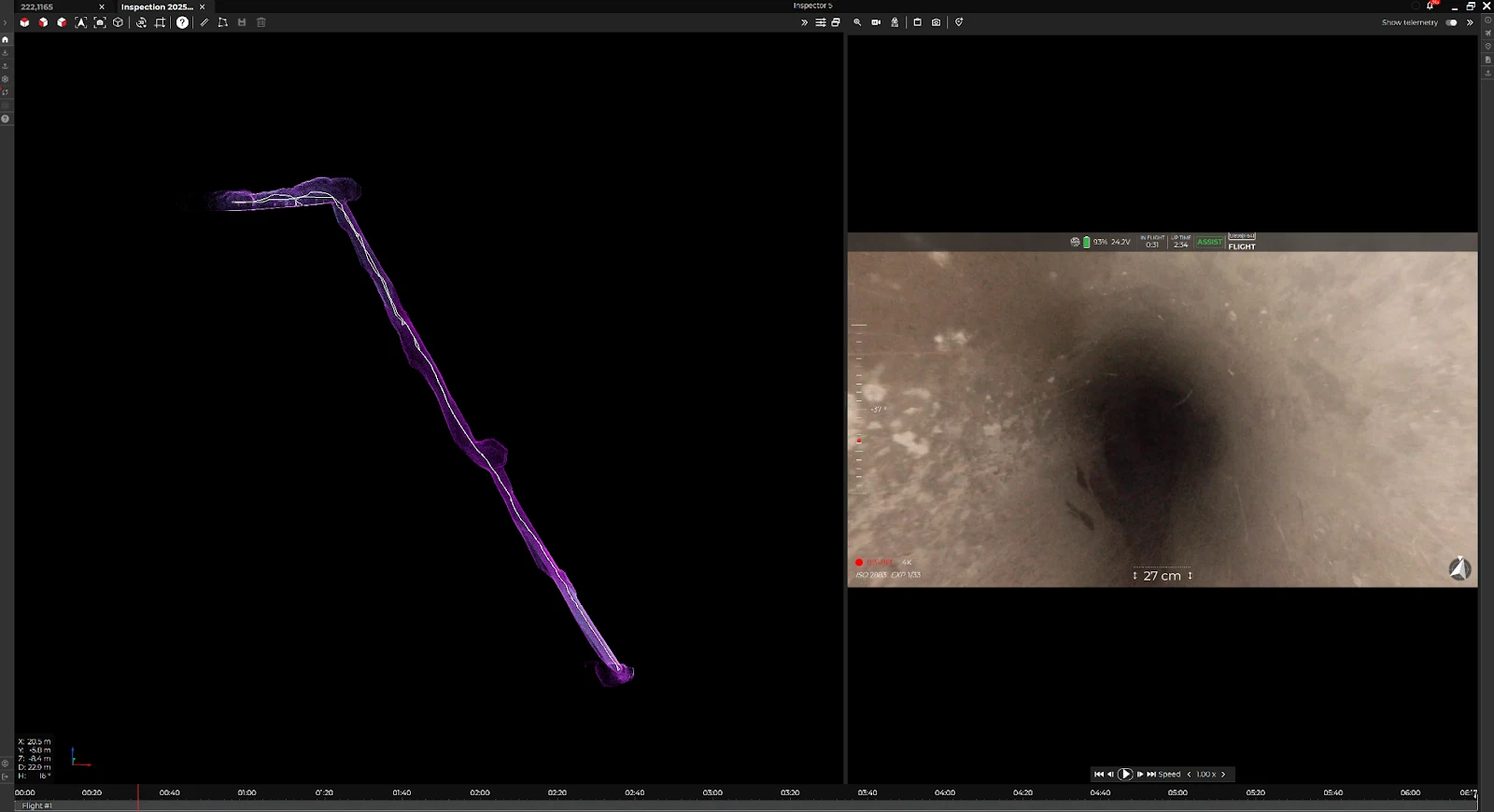

图 2：溜井空间记录与内部观察。图片来源：Flyability 官方资料。

点云质量怎样检查

处理后检查是否存在重影、扭曲、断裂和明显缺失区。必要时利用已有测量基准或可识别控制点核对。模型看起来闭合，不代表所有断面都达到相同精度，低覆盖或特征不足的位置应单独说明。

若用于体积或断面变化计算，应明确采用哪一段、坐标如何建立、边界如何裁剪及误差如何评价。不能把导航点云的局部精细外观直接解释为整条溜井的绝对测量精度。

维护报告的结构

报告可按深度或里程分段，列出覆盖、疑似堵塞、衬板异常、突出物和需进一步评估的区域。每一项异常关联照片、模型位置和原始任务编号。对无法观察的区域明确标记，不给出没有证据的“正常”结论。

矿山地质与岩土人员应结合影像、点云及既有资料评估稳定性。无人机检查可以为决策提供更完整的现场资料，但不能单独证明溜井能够继续运行。

试点与配置建议

先选择长度、形状和通信条件具有代表性的溜井试点，分别验证可达性、影像、模型和交付效率。若主要目标是视觉巡查，配置选择与高精度测绘项目不同；若需要测绘成果，则应明确载荷、软件许可及数据处理方案。

验收以数据覆盖、空间核查和问题定位为依据。把飞行时间缩短作为收益之一，而不是唯一指标，才能避免快速飞完却无法回答维护问题。
