水电压力管道无人机检测方案：纵向覆盖与腐蚀记录

水电输水通道和压力管道内部可能存在陡坡、积水和长距离接近问题。工业无人机可用于采集可见表面状态与三维位置，辅助定位裂缝、剥落、冲蚀或渗水迹象。不同结构可能是钢衬、混凝土或其他形式，应先明确检测对象，不能统一当作金属测厚任务。

原厂国内应用案例

Flyability 的公开案例介绍了中国西南地区水电设施利用 Elios 3 检查输水结构。任务关注混凝土内表面的裂缝、剥落、露筋、蜂窝、侵蚀及渗水等可见特征，并结合激光点云定位发现。

原文给出某次飞行约七分钟完成的案例结果，但未提供可用于所有项目套算的固定工作量。本方案不把该时间作为任意长度管道的检查承诺，而以任务范围和有效数据为验收依据。

图 1：水电压力管道项目现场。图片来源：Flyability 官方资料。

飞行前整理结构和运行条件

准备通道长度、坡度、断面、入口、分岔及障碍图，确认水流隔离和现场作业条件。普通无人机影像与激光测量不能覆盖水下表面，残余积水与湿滑区域应单独标注。

长坡通道还需要评估通信、回程、电量和无法回收设备时的处理方案。不能仅依据标称续航时间计算可以飞到多远，尤其是存在转折、气流或重复几何的区域。

路径设计服务于覆盖

沿中心线前进有助于获取整体空间，但细节检查可能需要针对顶部、侧壁和接缝调整视角。建议按里程分段，给每段设置检查面清单，并在相邻段保留可识别重叠。

对裂缝、露筋或局部剥落，先记录所在断面和里程，再补充近景。若影像分辨和尺度条件不足，不应直接输出精确裂缝宽度；可标记疑似特征并安排地面复核或更合适的方法。

影像和点云怎样配合

影像帮助识别表面状态，点云帮助理解空间关系与相对位置。将关注点放在模型中，可以提高维护团队查找效率。但定位模型不自动等于工程测绘成果，涉及精确断面、变形和坐标时，应采用相应控制与检查方法。

湿表面、积水和光滑重复结构可能影响激光数据。处理后应检查缺失、重影和漂移，明确哪些区域仅有影像、哪些区域具有可用几何数据。

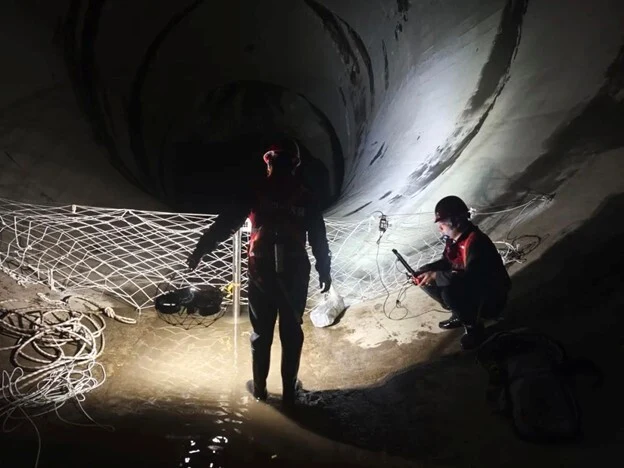

图 2：压力管道内部检查环境。图片来源：Flyability 官方资料。

病害描述要与证据一致

对渗水，记录可见湿痕或出水位置及当时条件，不能仅凭颜色差异判断长期渗漏量。对蜂窝、剥落和露筋，应描述范围与位置，并由相应专业人员解释结构意义。内部损伤或承载能力需要其他信息支持。

对于钢衬结构，可以记录可见腐蚀、涂层退化和接缝状态；需要剩余壁厚时，应另行评估超声载荷或其他测厚方法，不能由视觉图像估算金属厚度。

报告与检修计划

建议交付分段覆盖图、关注点表、照片、视频索引、模型和未检区清单。每个问题附建议后续动作，例如清理后复查、局部测量或结构专业评估。不要仅给出长视频让客户自行寻找异常。

维护实施后，可按相同里程与方位复检，记录修补范围和新旧影像对照。比较时注意照明、水位及表面清洁变化，避免把观察条件改善误认为病害突然增多。

设备与服务配置

视觉巡查可以从基础影像与定位需求出发；需要高质量几何成果时，应确认测绘载荷、后处理软件和坐标基准。技术协议分别列出飞行覆盖、图像要求、模型用途和报告责任。

在代表段完成试点，确认数据能够回答检修问题后，再扩大到全线。无人机的优势在于改善难接近区域的资料获取，最终检测组合仍应依据结构形式和实际病害目标确定。
