工业现场无人机扫描建模方案：从点云到建筑信息模型

工业现场扫描建模的价值，是把真实设备、管道和空间关系转换为可用于沟通与设计的资料。无人机能够补充地面扫描难以看到的高处和遮挡区，但点云、三维网格与建筑信息模型不是同一种成果，项目应明确交付层级。

原厂水泥厂案例

Flyability 介绍了法国水泥厂利用 Elios 3 测绘配置进行现场数字化的项目。团队采集多个架次的数据，合并并清理后形成点云，进一步服务于设备布置与改造规划。原文提及概念设计层级的模型需求及后处理工作。

该案例不能被概括为“无人机飞一遍就自动生成完整工程模型”。构件识别、属性、尺寸核查和设计用途仍需要后续建模与专业判断，成果要求越高，验证和人工工作通常越多。

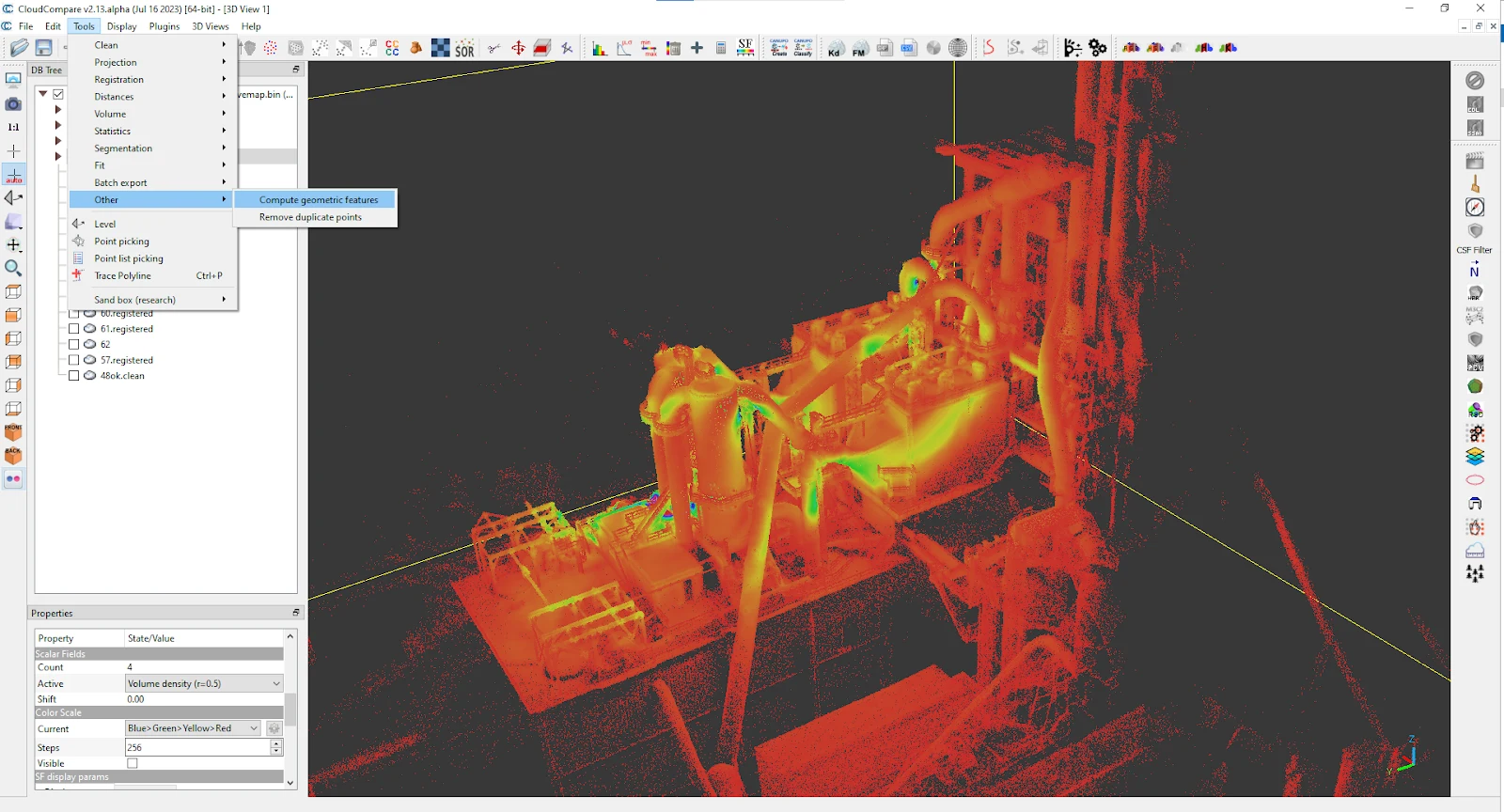

图 1：建筑信息模型前的数据处理。图片来源：Flyability 官方资料。

先约定模型用于什么

空间展示、初步布置、碰撞检查和施工加工对精度及细节要求不同。项目应定义需要哪些构件、哪些属性和哪些区域，以及哪些尺寸必须独立核验。不要仅以模型看起来精细作为验收标准。

现有图纸可以帮助识别设备，但实际现场可能经过改造。应区分图纸推定与扫描观察，保留差异记录。无法扫描的设备背面不宜直接按旧图补全后标为实测。

无人机与地面测量如何配合

地面扫描适合部分稳定、可接近区域，无人机可以从高处或管道间补充视角。两类数据需要统一坐标与配准依据，避免各自精细却无法可靠拼接。

控制点和检查点的布局应覆盖整个项目范围。仅在入口对齐模型，不能证明远处区域没有漂移。对于关键接口、设备基础或安装尺寸，应按工程要求安排独立核查。

采集阶段减少返工

按区域、楼层和设备系统规划架次，保留足够重叠。现场及时检查覆盖，尤其关注管道背面、平台下方和高处连接。飞行结束后才发现关键区域缺失，会增加返场成本。

粉尘、移动设备和运行人员可能进入点云，应在条件允许时选择稳定窗口。无人机通过狭窄位置时，要同时满足飞行与数据质量要求，不能只为“飞过去”牺牲有效观察。

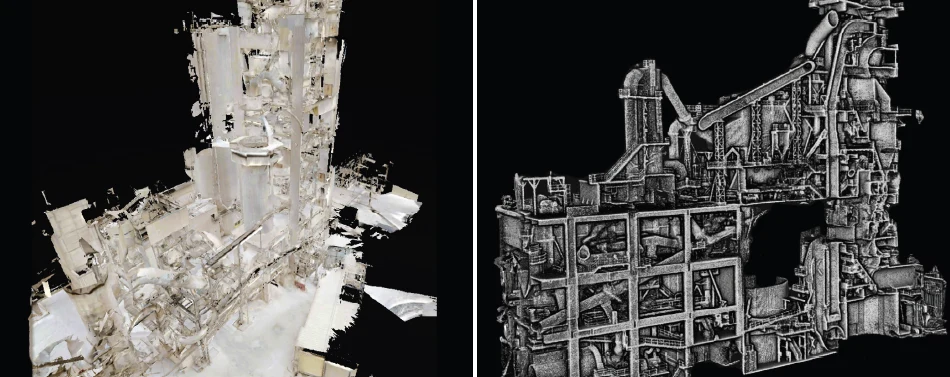

图 2：点云与工程模型对照示意。图片来源：Flyability 官方资料。

从点云到模型的质量链

先检查点云轨迹与配准，再清理非目标数据，随后进行构件建模。每一步保留版本和处理依据。模型构件与点云的拟合差异，应按约定方法检查，而不是只做视觉判断。

某些细管、线缆或高反射表面可能数据不足。模型中应说明简化与缺失，不把推定尺寸包装成实测精度。若用于施工安装，应由设计或测量专业确认关键尺寸。

数据格式与软件许可

原厂工作流涉及点云处理及导出，具体能力依软件版本和许可而定。采购前确认客户需要的格式、坐标、文件规模和后续软件兼容。能够打开一个模型，不代表可以编辑全部构件属性。

对工业敏感资料，应确认本地或在线处理要求，约定原始数据归属、账号权限和交接方式。云端协作可提高便利性，但不能忽略业主的信息管理条件。

改造项目怎样使用成果

模型可以帮助讨论新增设备位置、检修空间和管线冲突。工程团队应知道哪些区域已经验证、哪些只是概念表示。不能直接从概略模型导出精密加工尺寸而不再核查。

改造完成后，可重新采集并更新模型，保留竣工变化。版本管理要记录日期、区域和修改依据，避免多个部门使用不同版本导致协调错误。

验收与交付建议

建议交付原始点云、配准报告、检查点结果、覆盖图、建模范围、精度与简化说明，以及模型文件和版本记录。验收围绕实际用途展开，而非只评估渲染效果。

无人机的优势在于补充接近能力和采集效率；高质量数字化成果则来自测量、处理、建模和工程使用之间的清楚衔接。
