排水管渠无人机检测方案：缺陷定位、覆盖记录与复检

排水管渠检查既需要发现裂缝、渗漏和沉积，也需要说明问题发生在哪里。工业无人机能够越过部分地面障碍，采集人员难以到达区域的影像与空间信息，但水位、气体、粉尘、通信和入口条件决定了任务能否实施。

原厂水务应用的启示

Flyability 的威立雅水务案例介绍了从早期机型到 Elios 3 的使用，并强调影像、激光点云与既有地理信息系统结合的价值。团队利用无人机检查管渠和其他水务设施，减少人员进入部分受限空间的需求。

原文给出的成本和效率改善来自特定工作方式，不能直接承诺给所有管网。本方案更关注可复制的要点：先判断可达性，再按资产分段采集，最后将问题定位到客户的维护系统。

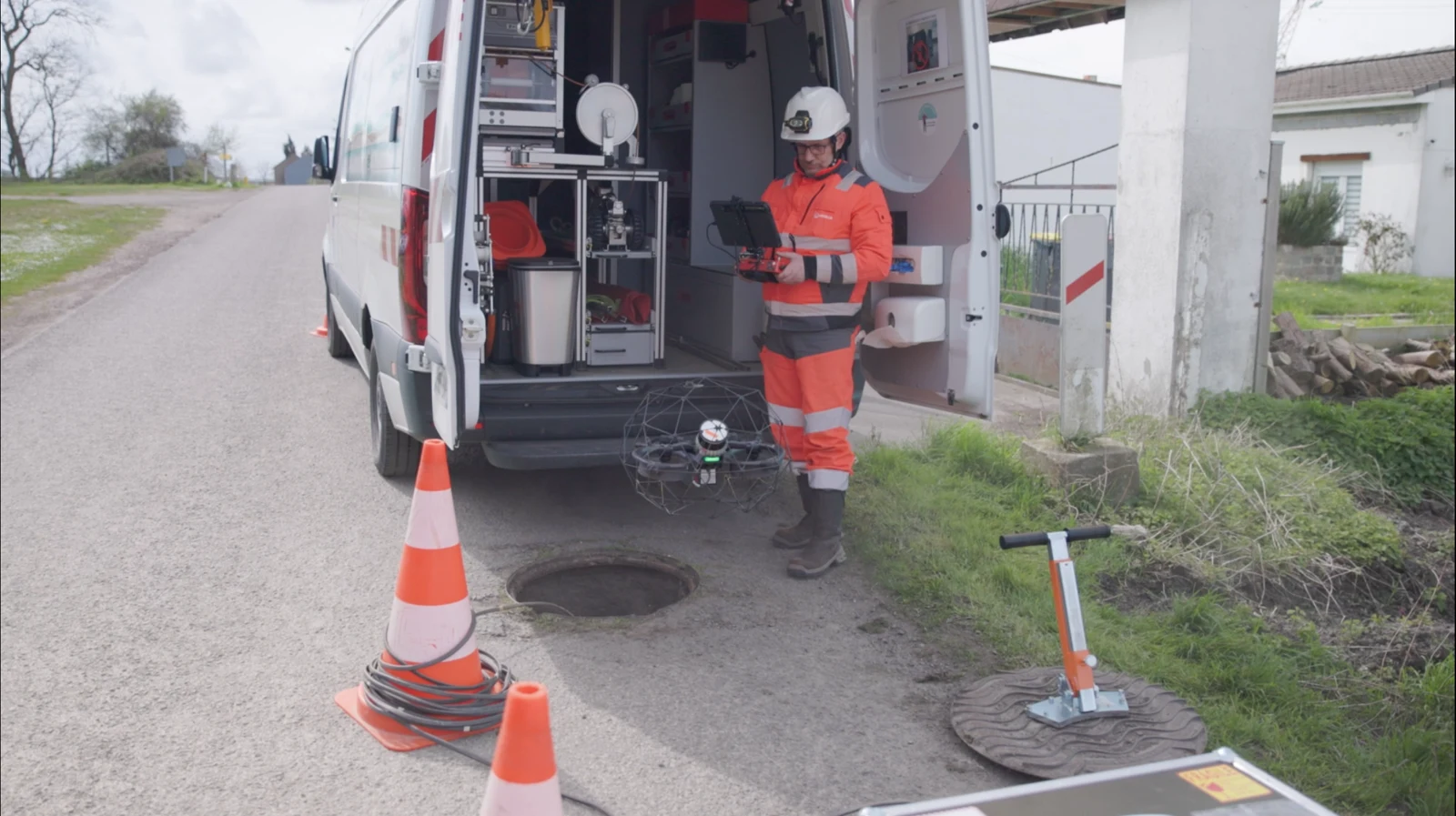

图 1：Veolia 排水管渠检测官方案例封面。图片来源：Flyability 官方资料。

任务前必须确认的条件

准备管渠断面、长度、坡度、连接井、流量水位和历史障碍信息。无人机不能在水下完成普通目视或激光测绘，水面以下区域需要其他方法。若水位变化可能压缩飞行空间，应由业主评估作业窗口。

管渠可能存在可燃或有毒气体。防护笼不等于防爆认证，应按设备适用性与现场检测程序确认环境。即使人员不进入，也不能省略入口区域、设备回收和可能污染物接触的管理。

搜索与精查分开进行

首次侦察用于了解障碍、通信和通行条件，随后按里程或井段开展系统性检查。每段应包含顶部、侧壁、连接口与可见底部，关键异常补拍近景与定位背景。仅拍摄正前方视频，可能漏掉顶部或侧向连接缺陷。

飞行速度与照明应以影像可读性为准。快速掠过可以完成路径，却未必能够识别细节。对潮湿反光表面，调整观察角度有助于区分水迹、污渍与实际结构异常。

位置数据怎样与管网衔接

点云与轨迹可以帮助定位关注点，但应明确坐标基准和精度。如果需要接入地理信息系统，需通过适当控制与配准实现，而不是直接把无人机局部坐标当作城市坐标。

建议使用井号、管段号、沿程距离和断面方位共同描述位置。即使模型暂时无法接入客户系统，维护人员也能依据这些信息找到区域。原始飞行编号和视频时间应一并保留。

缺陷记录与评级

现场影像可记录可见裂缝、渗漏迹象、连接变化、沉积或障碍。具体评级应遵循项目采用的标准，由合格人员完成。不能因为软件能够生成报告，就认为报告自动满足某一国家或行业的全部要求。

对于污物覆盖、积水、阴影或无法接近的位置，应标注不可判定。目视观察不能直接给出混凝土内部状态、钢筋腐蚀程度或剩余承载能力，必要时安排其他检测与工程评估。

原始数据与维护清单

交付可以分为总体管段图、分段覆盖、关注点表和需复检清单。每项关注点包含照片、位置、观察描述、质量条件与建议后续动作。保留原视频和点云，便于专家复核或重新评级。

清理前后对比应采用相近视角与位置，明确哪些区域因为清理而重新可见。不能把第二次看见的新表面异常都解释为近期发生的损伤。

试点如何验收

选择具有代表性的管径、弯曲和障碍条件开展试点，验证进入、返回、通信、影像和定位。验收重点是约定区域的有效覆盖以及异常能否被准确交接，而不是只看飞了多少米。

对无人机无法覆盖的管段，可结合爬行摄像、声呐或其他适合的方法。多种手段各自补齐盲区，通常比追求一台设备包办全部管网更符合工程实际。
