高温相控阵腐蚀成像方案：主动冷却楔块与编码扫查

相控阵腐蚀成像能够扩大单次扫查覆盖，并把壁厚变化组织成位置相关的图像。但在高温设备上，阵列探头与楔块的热适应性可能先于仪器成为限制。主动冷却楔块提供了一条利用已有阵列探头开展热态扫查的路径，需要把冷却、耦合、编码和数据验证一起设计。

原厂方案与温度范围

Ionix 的高温相控阵应用说明介绍了 HeatMaster 主动冷却零度楔块。公开页面描述的工作思路是通过冷却结构控制阵列探头温度，使其在高温表面进行连续腐蚀扫查。页面给出的适用表面温度为约五十五摄氏度到超过二百五十摄氏度，具体上限应按对应型号和工作条件确认。

原文还讨论了其他高温常规超声方案可达到的温度。不能把常规探头的范围复制给相控阵冷却楔块。阵列探头允许的温度同样受其制造商限制，冷却系统的作用是维持部件处于已核定条件，而不是取消部件上限。

图 1：冷却楔块与扫查系统。图片来源：Ionix 官方资料。

先定义成像目标

项目需要区分大面积壁厚筛查、局部点蚀表征和复杂缺陷识别。相控阵可以改善覆盖与采集效率，但最终效果仍由阵列参数、声束配置、表面、材料和编码分辨率决定。不能仅凭彩色图像细腻就断言所有小尺寸点蚀均已检出。

建议明确最小目标尺寸、厚度范围、区域大小及报告坐标。用具有代表性减薄和表面条件的试块验证声束覆盖、测厚精度和漏扫识别。对于声衰减明显的材料，需额外核对频率与穿透能力。

冷却系统是测量链的一部分

主动冷却需要稳定的流量、温度和连接。方案应明确冷却设备、软管、接口和监控方式，并规定冷却失效时的停止条件。不能只检查开机时有水流，就假定整个扫查期间阵列始终处于允许温度。

高温表面的耦合剂与冷却回路可能各有职责，应按原厂结构和现场条件设置。连接软管会影响扫描器拖曳力与转弯能力，规划路径时要考虑管线摆放、漏液和人员通行。自动扫描尤其需要验证最不利位置下的稳定性。

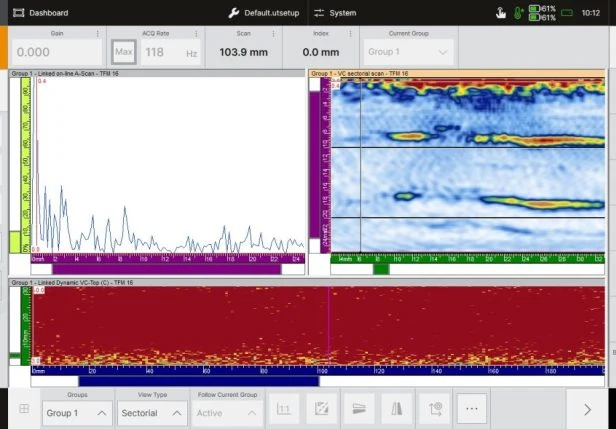

图 2：原厂试验的腐蚀成像结果示例。图片来源：Ionix 官方资料。

编码扫查如何保证覆盖

编码器将数据与位置关联，必须在实际表面检查打滑、抬起和行程误差。扫查速度、线间距及声束宽度共同决定覆盖，不能仅因为软件生成了完整矩形图就认定没有漏扫。应保留无有效数据区域，并以明确颜色或标记提示。

在焊缝、边缘、支架和曲率突变附近，楔块接触可能变差。可先用区域划分和试扫确定可达范围，再安排补充测厚。需要不同方向扫查时，应统一坐标基准，避免图像拼接后发生位置错配。

数据解释与复核

腐蚀图应能够回到对应位置的原始波形。对异常最薄点，要核查回波选择、耦合状态和边缘效应，必要时用独立方法复测。彩色范围应注明标尺与阈值，避免不同页面自动缩放后造成损伤严重程度的视觉误判。

若使用更高级的成像算法，应说明仪器、软件与探头是否支持该功能，并单独验证。原厂应用说明提及全聚焦等技术，不代表任何接上冷却楔块的现有仪器都自动具备这些能力。

项目验收与维护

建议验收项目包含温度稳定性、冷却故障处理、代表性缺陷响应、位置误差、重复扫查和数据导出。交付文件保留阵列与楔块型号、冷却条件、声束设置、编码校验、表面温度和原始数据。

现场使用后，应按原厂规定检查接触面磨损、密封及冷却通道，记录影响几何或声程的变化。方案的价值来自在役条件下获得可追溯的区域信息，不能仅用“无需停机”概括，更不能将设备操作演示替代具体资产的作业许可与完整性评估。
