换热管旋转超声检测方案：清洗、供水与全周壁厚成像

换热管内部旋转超声检测适合获取管壁的周向与轴向厚度信息。对于需要确认腐蚀、点蚀位置和剩余壁厚的项目，它可以与电磁筛查形成互补。有效检测依赖管内清洁、稳定供水、探头居中和合适的拉出速度，不能只按主机型号判断现场能力。

原厂设备的测量原理

TesTex 的 Helix-XT II 基于内部旋转检测系统。浸没式超声脉冲经约四十五度反射镜转向管壁，内壁和外壁回波沿原路径返回。两次界面回波之间的时间差与材料声速共同决定壁厚，探头旋转并沿管长移动，形成螺旋扫描路径。

原厂页面给出直径约八点九至八十八点九毫米、长度最高约三十米的应用范围，并介绍每转最多七百一十九次读数以及甲、乙、丙型扫描记录能力。上述为对应系统配置的资料，不代表任意探头、管径、壁厚和现场条件都同时达到最大值。

图 1：旋转超声检测设备。图片来源：TesTex 官方资料。

检测前先确认管束信息

应准备管材、内外径、名义壁厚、有效长度、直管或弯管结构、管板布局与沉积物情况。检查入口是否允许探头和居中机构通过，是否存在堵塞、扩口、严重变形或局部缩径。对于复杂弯管，需由原厂确认探头通过与有效覆盖条件。

本方法可以用于多种金属及其他具有合适声学条件的材料，但不是不受材料限制。高衰减、粗晶、复合结构或多层界面会改变回波解释，应先用样件验证。裂纹检出也受方向、尺寸和声束关系影响，不能把壁厚成像等同于全类型裂纹检测。

清洗与供水是结果的一部分

管内沉积会影响水耦合、探头通过和回波质量。应根据实际沉积选择清洗方式，并确认清洗后是否满足检测要求。不能只凭“已经冲过水”就认定表面足够清洁，尤其是硬垢、锈层和附着物较多的管束。

供水系统需要稳定驱动旋转机构并形成声学耦合。水质、过滤、气泡与回收安排都应纳入现场计划。气泡可能造成回波丢失，转速波动与拉出速度不匹配可能形成采样不足。无效区域应标记重扫，而不是让软件插值掩盖。

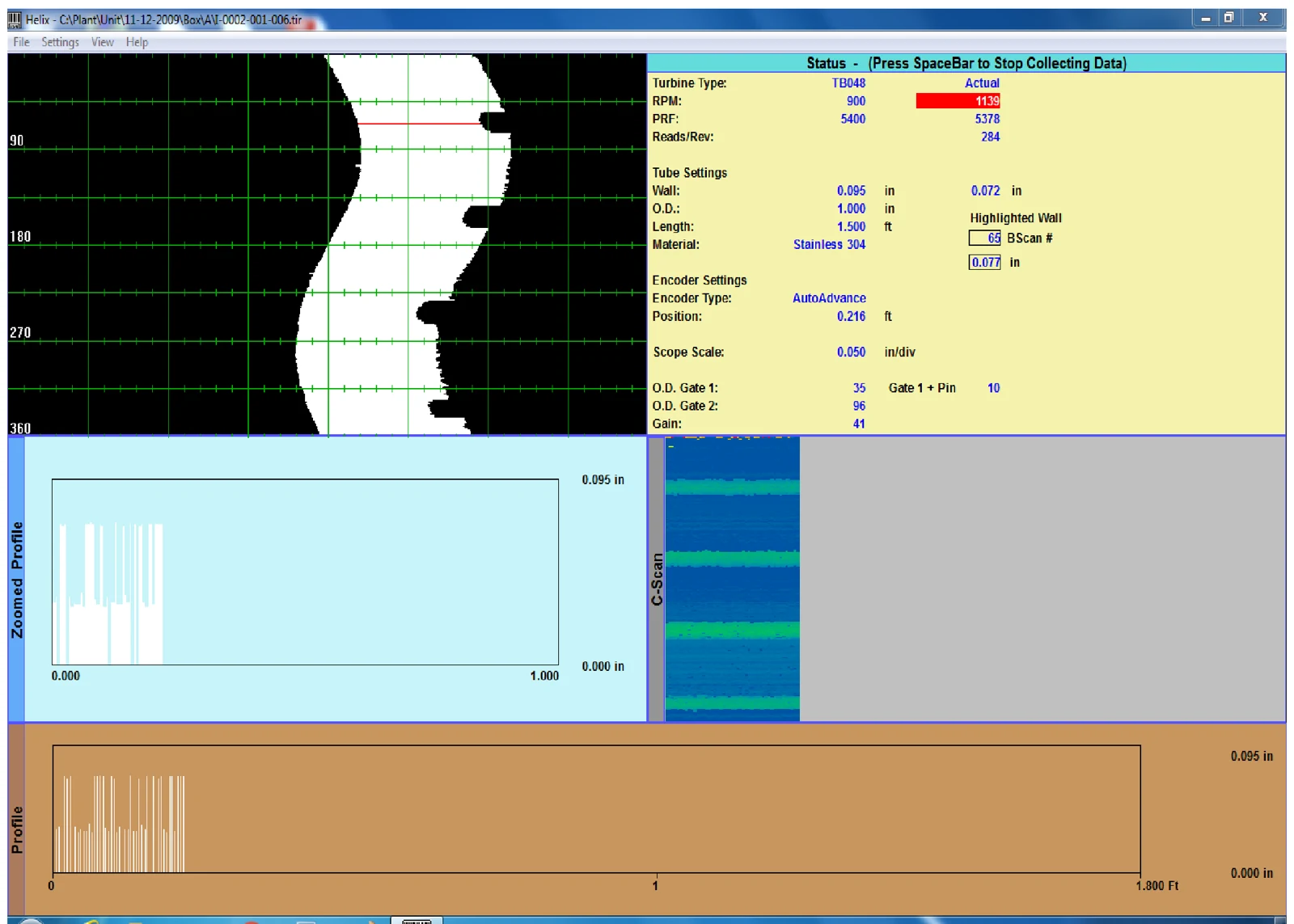

图 2：管壁展开与厚度显示示例。图片来源：TesTex 官方资料。

校准与扫查参数怎样确认

使用与实际材料、尺寸和目标厚度相适应的参考管，检查声速、时间基准、居中和旋转状态。若目标是局部点蚀，应在验证中考虑其尺寸与分布，不能只用均匀壁厚台阶验证整体测厚。

拉出速度应与转速、周向采样和轴向覆盖要求匹配。原厂所说螺旋路径能够覆盖管壁，是在正确设置与有效数据条件下的工作原理，不意味着任何速度都能获得完全覆盖。现场应检查图像连续性和漏采区，并保存实际参数。

从原始波形到管束报告

甲型扫描用于核查界面回波；轴向或截面图帮助理解厚度变化；展开图用于定位周向与轴向异常。报告应明确图像坐标、拉出方向、管号和零点，避免将探头插入端与数据起始端混淆。

重要异常宜保留原始波形和局部图像，记录最小有效厚度、范围及需要复核的位置。未检管、堵管、数据不足区和管端限制必须进入覆盖清单。客户应能从结论表回到对应管号和证据，而不只是收到一张彩色总图。

与其他方法组成可执行方案

对于大规模管束，可根据材质与缺陷目标先用合适的电磁方法筛查，再用旋转超声对代表管和异常区域定量复核。抽样规则应提前约定，不能仅复核最容易接近的管。最终是否堵管、维修或继续运行，需要结合设计要求和设备完整性评价。

采购与服务范围应分别列出主机、探头与居中组件、泵与过滤系统、校准管、数据软件、清洗条件和培训。这样才能把设备参数转化为现场真正能够执行、复查和交接的检测流程。
