熔盐储能超声监测方案：从飞行时间测量到介质状态判断

熔盐系统的超声监测与常规金属壁厚测量不同：被研究的对象可以是液态介质中的声传播特性。通过已知声程与传播时间确定声速，再结合经过验证的物性关系，才能进一步解释介质状态。不能把一个超声读数直接当作热容量或成分的独立测量结果。

原厂案例的测量对象

Ionix 公开案例面向储能或传热使用的硝酸钠、硝酸钾混合熔盐。项目希望在运行过程中获得热物性相关信息，以辅助调整能源装置的运行参数。原文提出连续工作温度约二百四十至五百六十五摄氏度的需求，并使用具备相应高温能力的专用传感器与防腐结构。

案例采用约三点二五兆赫兹的传感器，集成延迟线部分浸入熔盐，声束指向已知位置的反射体。原文的约正负零点一微秒描述的是该测量配置中的传播时间测量表现，不能直接转换成任意介质的声速精度，更不能当作所有标准探头的指标。

图 1：熔盐储能应用场景。图片来源：Ionix 官方资料。

声速测量链条怎样建立

在脉冲回波路径中，声波从参考位置传播到反射体再返回，声速计算需要考虑往返路程。延迟线、电子系统和连接产生的时间偏移，应通过已知参考建立或扣除。若反射距离随热膨胀改变，却仍使用冷态尺寸计算，结果就可能包含几何误差。

因此，设计阶段要明确参考声程、反射体固定方式、温度测量位置和时间基准。反射体的热稳定性与探头本身同样重要。高温下的振动、流动、气泡或沉积可能改变回波幅度，应保存原始波形以区分传播时间变化与错误回波选择。

耐温不等于耐腐蚀

传感器能够承受某个温度，并不意味着其外壳、涂层和密封适合任何熔盐。不同盐配方、杂质、含水状态和运行气氛会改变腐蚀条件。原厂案例使用了带防腐保护层的不锈钢结构；实际项目应由材料与工艺团队验证接液部件，而不能仅以温度上限选型。

同样需要考虑启停过程中的凝固、热冲击和清理方式。探头如何安装与拆卸、系统冻结后是否会对延迟线或反射体施加载荷、检修时如何确认表面状态，都应写入技术协议。对于尚未验证的盐体系，宜先进行小规模兼容性与信号稳定性试验。

从声速到热物性要经过标定

原文提到使用现有查找表将声速与热容量关联。对新的介质配方，需要确认相关关系在目标温度、压力和组成范围内是否成立。若温度与组成都同时变化，单个声速变量通常不足以唯一分辨所有因素，应结合其他过程测量进行解释。

建议保留原始传播时间、参考距离、温度、波形质量和换算模型版本。输出界面应分别显示直接测量量与模型推导量。这样当工艺或标定曲线更新时，历史数据仍可以复算，而不会只剩下一个无法追溯的最终数字。

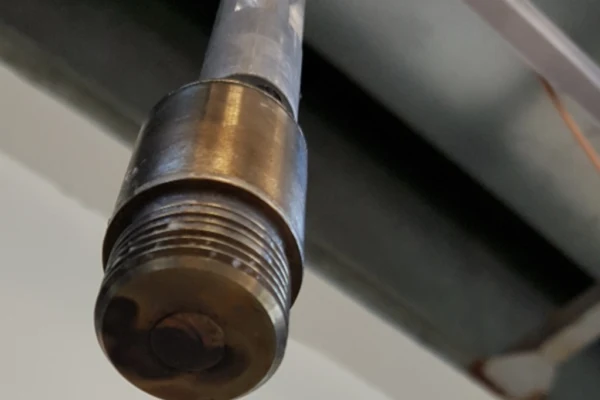

图 2：原厂研究中的超声探头结构。图片来源：Ionix 官方资料。

推荐的工程验证步骤

1. 确认熔盐组成、温度范围、压力、流动状态以及允许的接液材料。
2. 在受控条件下建立声程与时间基准，记录升温过程中的机械与声学变化。
3. 检查多个稳定温度点的重复性，并评估气泡、流动和表面污染的影响。
4. 将超声结果与经过认可的参考测量或物性数据比较，形成适用范围。
5. 再转入现场长期观察，设置失耦、异常衰减和超出标定范围的提示。

验证不应只选择回波最漂亮的瞬间。应覆盖热循环、稳定运行及合理预期的扰动，报告无法有效测量的条件。对数据缺失区间，需要明确显示缺测，不宜用平滑曲线掩盖。

采购和交付应明确什么

此类系统更接近专项工程配置。建议分别确认传感器、延迟线、反射体、耐腐材料、安装结构、采集设备和分析模型的责任边界。交付应包含配置图、标定记录、原始波形、温度与时间同步规则、清洁维护方法和模型版本说明。

本站可依据工况协助与原厂核对方案，但不将案例中的专用配置描述成普通库存探头即可完成的功能。把材料兼容性、计量链条与工艺解释一起验证，才是熔盐超声监测可以长期使用的基础。
