游乐设施高处结构无人机目视检查方案：先定位问题，再安排近距离复核

大型室内游乐设施往往同时具备高处、狭窄和结构复杂等特点。为了看清某个连接部位而先搭设接近设施，可能需要投入较多准备工作，却仍存在观察不到的角度。Flyability 公布的加拿大西埃德蒙顿购物中心案例，说明受限空间无人机可以如何帮助工程团队取得初步目视信息，再决定哪些部位需要进一步接近和检查。

案例事实与本方案的适用范围

原厂案例涉及该购物中心的室内水上乐园及游乐园，包括水上设施的支撑结构和过山车相关部位。现场由园区人员、无人机服务团队及承担检查任务的合作方共同查看实时画面，用于识别可能需要维护的位置。案例采用的是当时的 Elios 无人机，不能把后续 Elios 3 的激光扫描或超声载荷能力写成该次历史项目已经完成的工作。

原厂报告了该项目在接近方式、工时和费用方面的改善，但这些效果与现场结构、检查范围和原有工作方法有关。本方案不把案例中的比例直接作为其他园区的承诺，而是提炼其组织方式：利用远程影像先观察难接近区域，把可疑问题的位置与后续复核任务对应起来。

划定对象，避免“检查游乐设施”过于笼统

正式实施前，应由业主和负责检查的专业人员确认对象清单，例如高处支撑构件、连接节点、附件、可见涂层或腐蚀状态。不同对象需要的视角和判断依据不同，不能只围绕场馆飞行一圈，就把整个游乐设施列为已完成检查。

还要区分运营设备的法定检验、结构专业检查和维护性目视调查。无人机是一种取得观察信息的工具，是否满足某项检验要求，取决于适用规则、检查程序与负责人员的职责。不能把国外案例成功应用，等同于已经具备国内所有相关法定检验资格。

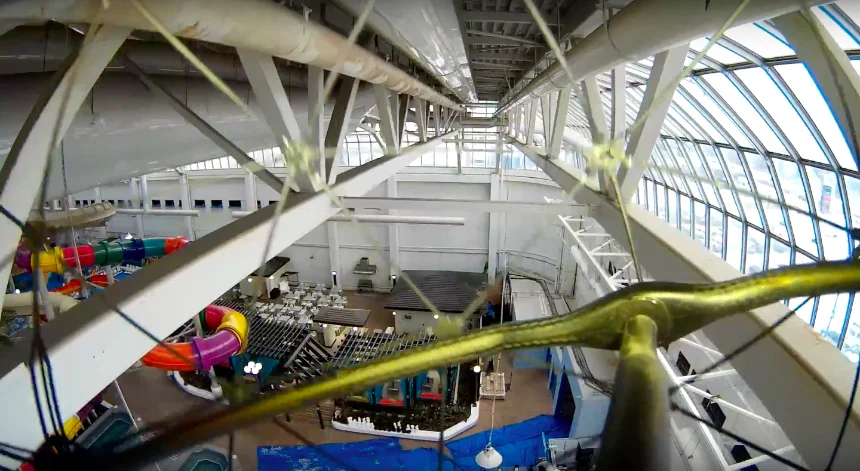

图 1：Flyability 原厂资料配图，与本文技术主题配套；历史配置不代表当前产品的全部规格。

作业窗口应优先保证下方隔离和设备状态明确

室内游乐设施通常涉及游客、工作人员、运行机械及复杂的电气或水系统。任务前应明确封闭范围、下方人员隔离、设备停运及必要的能源隔离安排。保护笼可帮助降低无人机意外接触造成损坏的风险，但不能成为在游客上方随意飞行或接近运动设备的依据。

应根据入口、障碍、地面起降区和通信条件规划任务，并考虑异常时如何撤离或回收。对于接近后仍无法看到的背面、遮挡处和紧密连接内部，需提前说明可能的局限。不能为了追求“全覆盖”而让飞行超出设备或现场许可条件。

飞行路线应围绕构件编号和观察角度设计

建议把场馆图纸中的构件或分区编号作为飞行记录的基础，按区域逐段获取影像。对于同一连接节点，可以在允许条件下从多个方向观察，以减少单一视角造成的遮挡或反光误判。飞行顺序应便于复核人员理解空间关系，而不是只追求画面连贯好看。

影像质量需要在现场检查。过曝、运动模糊或照明阴影可能掩盖表面细节；发现问题时若仍具备条件，应及时补拍。判读目标越细，对拍摄距离、视角和清晰度的要求越高。不能只引用摄像头分辨率，就推断任意距离下都能看清目标缺陷。

实时协作能帮助决定补拍什么

原厂案例中，设施人员、飞行人员和检查合作方共同观看画面。这种协作方式的价值，是让了解结构的人及时指出需要关注的部位，让飞行人员在许可范围内调整观察角度，同时由检查人员判断影像是否足够支持下一步分析。

建议提前约定沟通方式和关注点记录规则。每发现一处可疑问题，应保存位置说明、静态截图或视频时间点，并注明需要补拍还是后续近距离复核。不要只在现场口头说“这里可能有问题”，却没有留下维修人员能够找到的参照。

图 2：司福斯特整理的工程流程示意，不作为项目验收程序。

目视指示如何转成后续检查任务

影像可能显示锈蚀、松动迹象、缺失附件或其他异常，但仅凭画面通常不能确认螺栓预紧力、内部裂纹深度、剩余壁厚或构件承载能力。报告应尽量描述实际可见现象，再由相关专业确定进一步检查的方式，避免直接给出超出图像证据的失效原因。

对于需要进一步验证的位置，可按业主既有流程安排近距离观察、适用的无损检测、尺寸核查或结构分析。若结果涉及是否继续运营，必须由具备相应职责的人员结合完整资料决定。无人机调查减少的是不必要的接近尝试，不意味着可以取消真正需要实施的接触检测或维修。

交付材料应支持维修定位与关闭问题

建议交付检查范围图、构件或分区清单、原始影像、关注点明细、可见状态描述、未检区域和建议复核路径。每个关注点应有唯一编号，使后续工单、近距离检查结果和维修照片可以对应到同一问题。

复查时宜使用可比的位置和观察角度，说明哪些差异来自维修，哪些可能来自拍摄条件变化。对已完成维修的项目，应保留处理人、日期和验证结果，而不是从下一版报告中直接删除异常记录。这样可以形成从发现、复核到处置的连续历史。

新项目选型应重新核对当前配置

原厂历史案例展示的是远程目视接近的价值。若新项目还需要三维定位或金属结构厚度数据，应分别确认当前飞行平台、软件和载荷是否适配，以及相应的验证和交付条件。不能因新型号具备更多选项，就默认每次检查都会同时取得全部数据。

司福斯特可协助整理 Flyability 当前产品的中文资料。咨询时建议提供场馆分区图、重点构件、入口条件、可用停运窗口和希望回答的工程问题。把任务边界先说清楚，才能合理比较无人机、人工接近及其他检测方法的组合。

图 3：Flyability 原厂配套技术资料，图中型号及项目条件以资料说明为准。

资料依据与适用范围

Flyability 原厂公开技术资料；司福斯特中文编写与工程解读。案例结果仅适用于原项目，工程建议需按现场验证。原厂历史型号与当前配置分开核对；本文不代替产品说明书、作业许可及适用检测标准。
