离心泵壳体冲蚀监测方案：按运行工况安排检修

离心泵壳体的减薄往往与实际运行条件密切相关。介质中颗粒的粒径、形状和浓度，泵的运行时间以及温度、流量变化，都可能改变冲蚀程度。如果只按日历间隔测量，很难判断某次工况调整是否正在加速损伤。

原厂案例：从定期测厚转向运行事件跟踪

Ionix 的泵壳监测案例介绍了一家材料与化工企业的高温离心泵。原文所述泵温可达约一百二十摄氏度，局部空间紧凑，历史上个别设备需要频繁更换。服务商在已知易减薄位置安装双晶超声传感器，配合现场数据记录系统，并将厚度趋势与工艺数据比较。

原厂给出的结果是在一个月观察窗口内，多个测点出现超过每年三点六毫米的折算减薄速率。这个数字是特定阶段的年化表达，不等于一年已经损失了三点六毫米，也不是其他泵必然出现的速率。它的意义在于帮助团队定位了与快速损伤有关的工况。

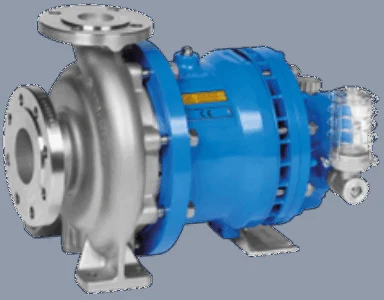

图 1：离心泵结构示意。图片来源：Ionix 官方资料。

壳体曲面为什么需要单独验证

泵壳不是平板。曲率、局部厚度、铸造组织和内表面形状可能影响超声声束及底面回波。采购前应提供壳体材质、外形图、预计厚度、安装面照片和运行温度。对于声衰减明显的铸件，需要用实际部件或代表性试块确认频率、探头尺寸和测量模式。

原厂案例采用了磁性固定和环氧耦合方式，以适应轮廓与振动条件。这是一种已实施的组合，并不适用于所有壳体材料、温度或维护要求。非铁磁壳体不能直接照搬磁性固定；需要可拆卸维护的位置，也应先评估粘接耦合是否合适。

从风险区域确定监测点

可先结合检修拆解记录和人工扫查，识别蜗壳、出口过渡段等实际减薄区域。具体位置需依据泵结构、介质和历史损伤确定，不能套用统一布点图。每个固定测点都应有定位照片和可复现的编号，必要时设置相邻对照点，帮助区分局部冲蚀与整体工况影响。

安装前核对表面清洁度和探头贴合状态；安装后在停机或稳定工况下建立基准，保存厚度值及原始波形。若底面回波不稳定，不应仅增加增益直到仪器显示数字，而要检查声束路径、耦合、材料散射和测量闸门。

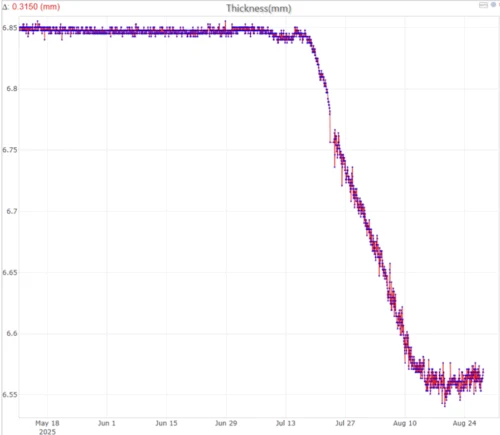

图 2：原厂案例中的壁厚变化记录；仅反映该案例工况。图片来源：Ionix 官方资料。

按运行小时解释损伤

泵可能连续运行，也可能频繁切换。相同的日历时间不代表相同的暴露时间。分析时应记录启停、备用切换、流量、温度、介质批次及异常振动事件，分别计算运行阶段与停机阶段的数据。对于短时间剧烈变化，应检查是否存在温度补偿或信号识别问题。

可以将趋势划分为稳定段、工况改变段和待复核段。只有在有效数据连续、声学条件可比的情况下，才适合比较不同阶段的损伤速率。若工况记录无法精确对齐，应说明关联证据不足，不能只凭两条曲线大致相似就断言某种颗粒造成了减薄。

报警不是直接停机指令

建议把报警分为数据质量异常、趋势异常和工程阈值接近三类。数据质量异常先处理探头或采集问题；趋势异常需要复测并结合工艺分析；接近最小允许厚度时，应进入业主规定的完整性评审流程。最小允许厚度必须来自设计及适用性评价，不能直接用出厂名义厚度减去一个固定百分比。

自动系统有利于及早发现变化，但不能覆盖未布点区域，也不能替代对轴承、密封、振动和水力性能的维护。泵壳厚度正常，并不意味着整台泵没有其他失效风险。

交付清单与试点目标

试点可围绕一台损伤历史清楚的泵展开，明确需要回答的问题，例如某种生产配方是否使减薄加快、现有更换周期是否有优化空间。应交付测点位置、安装方式、温度记录、有效波形、运行小时统计及人工复核结果。

验收时检查在实际振动、温度变化和停机重启后能否保持可比性。经济评价应包括探头安装、校准、维护、数据分析及更换成本，与减少的人工接近和非必要拆检进行比较。这样建立的监测方案，才能成为维护决策依据，而不只是新增一套显示设备。
