炼油装置在线超声测厚方案：把壁厚趋势接入工艺决策

炼油装置的腐蚀管理不能只依靠检修期的少量测厚值。原料切换、温度变化、流速及缓蚀剂策略都可能改变减薄速率。固定式超声监测的价值，是在已识别的风险位置持续获得可比数据，让完整性团队与生产团队围绕同一条壁厚曲线讨论问题。

原厂案例提供了哪些依据

Ionix 公开的炼油装置案例涉及常减压及催化裂化等多个工艺单元。项目包含超过一百个传感器，使用固定式高温探头与无线采集网络，将数据送入厂区的完整性管理系统。案例描述的部分位置处于保温层下，部分催化裂化测点的连续运行温度达到约五百二十摄氏度。这是特定探头、安装和系统配置的应用条件，不能理解为所有高温探头都具有相同能力。

原文还讨论了产能和收入变化。此类经济结果同时受到生产计划、原料和市场条件影响，本方案不把它们换算成其他工厂的保证收益。可借鉴的核心是：监测数据进入了实际决策，而不是只留在仪器的显示屏上。

图 1：固定式探头在管道上的安装示例。图片来源：Ionix 官方资料。

测点设计先于设备数量

项目启动时，应将管线清单、材料、设计厚度、历史测厚点、腐蚀回路和工艺事件放在同一张底图中。优先关注已有减薄记录的位置，以及弯头、变径、注入点和相态变化区域。最终位置要由熟悉损伤机理的人员确认，不能简单按等距离布点。

固定探头只反映声束覆盖范围内的局部状态。在一个弯头安装单个探头，并不意味着整个弯头都被连续检测。建议先用人工超声或编码成像建立区域基线，再选择代表点、最薄点和对照点。对于空间分布不确定的腐蚀，保留定期区域扫查，防止新的局部损伤发生在传感器之外。

安装与采集系统的组合

传感器选型需要同时确认连续温度、材料声衰减、曲率、表面处理、耦合方式和维护可达性。探头安装后，应保存初始波形、安装照片及编号，记录保温恢复和防水处理。保温层下的连接件与电缆走向也需要检查，避免新增渗水通道。

采集部分可根据现场选择人工集中读取、现场记录箱或无线节点。无线方案应完成覆盖勘测，并核对节点、天线、网关、供电和系统整体的防爆适用性。某个传感器具有认证，不代表由不同部件拼成的系统自动满足厂区危险区域要求。

如何把曲线用于工艺分析

首先建立稳定运行阶段的基线，核查温度变化是否被正确补偿。然后把原料批次、负荷、温度、启停和加药调整按时间对齐。出现壁厚斜率变化时，应先检查波形质量、耦合状态和通信完整性，再讨论腐蚀机制，避免把传感器脱耦造成的跳变当成快速减薄。

报告至少区分当前有效厚度、选定时间段的减薄量、趋势拟合条件和数据缺失区间。若将短时间变化折算成年腐蚀速率，应注明原始观察窗口，并说明该数值不是对未来一整年的确定预测。异常点是否触发复测、扩大扫查或工艺干预，应由业主提前定义流程。

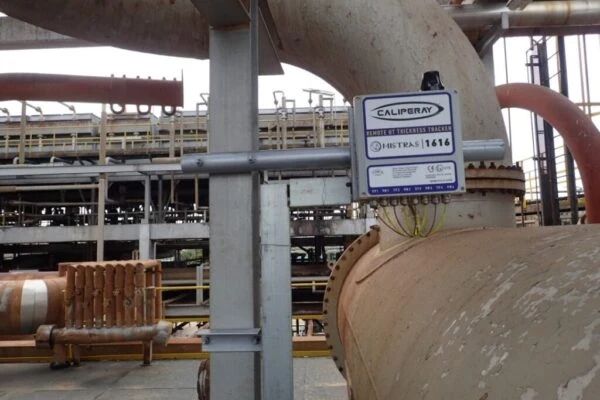

图 2：炼油装置测点与采集设备的现场布置。图片来源：Ionix 官方资料。

建议的实施与验收顺序

1. 在少量具有代表性的测点开展试点，同时安排人工基线测量。
2. 经历稳定、升降温及代表性生产阶段，验证厚度与温度数据的对应关系。
3. 核查有效数据比例、原始波形可追溯性、报警流转和数据导出能力。
4. 由完整性、工艺、仪表及信息管理团队共同评审，再扩大部署。

采购文件应明确测点清单、探头及节点配置、安装附件、校准方式、软件许可、网络接口和培训范围。验收重点是能否稳定获取可解释的数据，而不只是界面上出现了多少条曲线。

项目交付与后续复检

建议交付测点布置图、安装记录、基准厚度、温度补偿方法、原始波形样例、数据字典和异常处置记录。设备维修、更换探头或调整算法后，应标记趋势版本，避免将不同测量基准直接拼接。本站可协助按工况匹配 Ionix 探头与采集方式；正式剩余寿命或适用性评价，应由项目责任人员依据适用程序完成。
