高压蒸汽管线焊根发生侵蚀或腐蚀时，检验团队需要回答的不只是“有没有异常”，还包括异常位置、剩余韧带以及是否需要扩大检查。高温衍射时差法可以与相控阵组合，为在役焊缝提供记录，但现场可达性、热态校准和缺陷几何都必须纳入评估。
原厂案例说明了什么
Ionix 的高压蒸汽管线案例由 WQS NDT 实施，管道表面温度约三百至三百二十摄氏度。项目结合相控阵扫查与高温衍射时差法，针对焊根侵蚀开展检测和定量，数据用于支持后续维修规划。
原厂报告还提到，相比此前工作方式，该项目提高了现场作业效率。效率改善来自具体设备、接近条件和程序组合，不能据此给其他项目承诺固定的倍数。更有普遍意义的是：减少频繁冷却或轮换探头的干扰，有助于在连续作业中维持一致的数据质量。

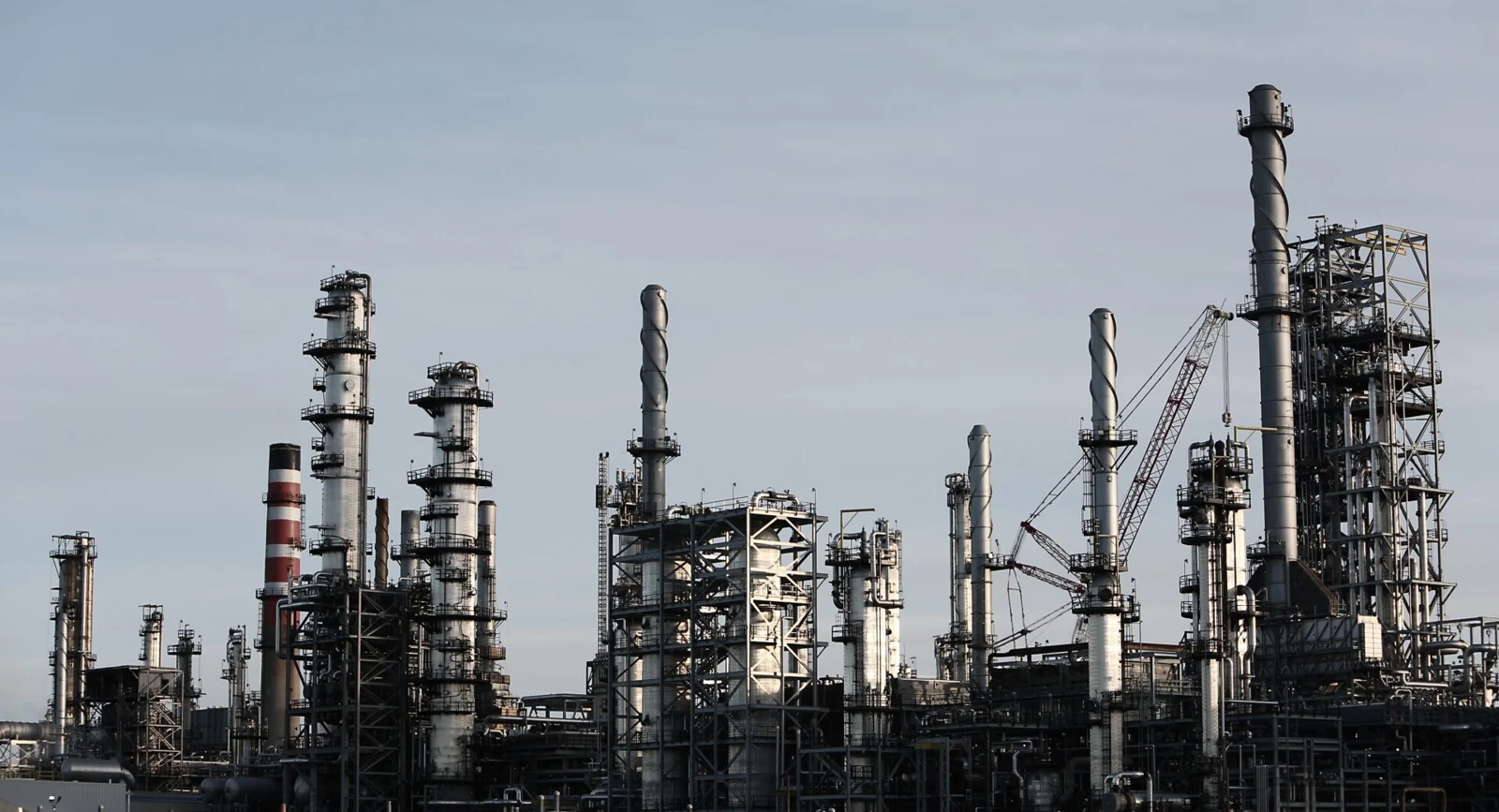

图 1：高温管线应用场景。图片来源：Ionix 官方资料。
先定义需要测量的几何量
焊根损伤可能具有沟槽、局部减薄或不规则轮廓。检测程序应明确要报告的是损伤高度、局部剩余厚度、轴向长度还是周向范围，不同目标所需的声束覆盖和复核方法并不相同。不能把仪器软件自动标出的一个尺寸直接称为剩余寿命。
设计与完整性人员应提供材料、管径、壁厚、焊缝坡口、运行温度和历史检测记录。检测人员据此规划探头间距、扫描路径以及补充的脉冲反射角度。对于外形不规则、焊冠过高或空间受限的位置，应先确认扫描器能否稳定通过。
热态检测的准备工作
工件、探头、楔块、耦合剂、编码器与电缆都需要适应现场温度。探头的额定温度不能代替整套系统核查；扫描器轮子、磁体和连接件也可能限制连续工作。应按原厂资料及批准程序选择高温耦合方案，记录供给状态与表面处理。
在代表性温度下验证校准，检查声速、探头中心间距和编码定位。若使用常温试块建立基础设置，还应说明如何处理热态传播差异。作业中出现温度变化、耦合中断或扫描机构重新安装时，要按照程序判断是否需要重新校验。

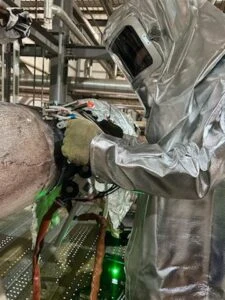

图 2：高温焊缝检测现场的接近与探头布置。图片来源：Ionix 官方资料。
两种超声方法如何互补
相控阵提供多角度或规定声束组合的检查信息，有利于观察焊缝及周边结构。衍射时差法则利用与缺陷相关的传播时间信息辅助定位和定量。两者的图像应按同一焊缝编号和编码坐标关联，避免将不同位置的信号错误比较。
遇到焊根几何回波与损伤信号难以区分时，应回到几何模型和原始波形，必要时改变探头布置或进行局部复核。不能因为两个画面都出现亮带，就认为已经相互验证；真正的互证需要明确各自的传播路径和预期响应。
覆盖范围和近表面区域
衍射时差法存在与侧向波、底面波相关的分辨限制。靠近表面的目标、细小相连裂纹或复杂根部结构，可能需要其他方法补充。报告应标注经过验证的检测体积，以及因为管托、保温、支架或几何原因未能覆盖的位置。
重复检测时，应尽量沿用测量基准和可比较的热态条件。若更换探头、软件算法或耦合方式，需要记录配置变化。趋势比较不能只对照最终尺寸表，还应检查原始图像和定量过程是否一致。
从检测结果到维修决策
建议将交付分为现场事实、检测解释和工程评估三层。现场事实包括温度、配置、覆盖及信号；检测解释包括异常类型、位置和尺寸及其不确定性；是否能够继续运行、何时维修，则由业主责任人员根据适用标准和工况完成评价。
初次项目可先选取具有历史记录的焊缝作为验证对象，比较不同方法的一致性，再扩大到同一腐蚀回路。采购清单应包含探头、扫描附件、数据采集与分析、校准试块以及培训，避免仅购买探头后才发现现有扫描与记录系统无法适配。
配套原厂资料下载
以下为英文原版附件，中文技术解读见本文正文。
设备与项目咨询
资料依据与适用范围
Ionix 官方案例与技术资料；司福斯特中文整理，2026-09-19 核对。本文将原厂公开事实与工程实施建议分开说明，案例中的时间、温度、效率及测量结果不作为其他项目的保证值。原始配图保留原厂标注，配有中文说明。
