粗晶奥氏体不锈钢的热态测厚经常遇到回波弱、噪声强或读数不稳定的问题。增加仪器增益未必能解决问题，因为晶粒散射可能同时放大杂波。探头频率、晶片尺寸、材料组织和工作温度应作为一个组合来验证。
原厂案例中的频率调整
Ionix 的公开案例针对 SA240 TP321 奥氏体不锈钢容器，运行条件约为二百七十至三百六十摄氏度。最初使用五兆赫兹探头时，底面响应受到明显散射影响。随后改用较低频率、较大晶片的二点五兆赫兹探头，获得了更清晰、稳定的回波。
这里的关键不是“二点五兆赫兹一定更好”，而是波长与材料晶粒、传播距离之间的关系。降低频率有助于改善某些高散射材料中的穿透，但也会影响分辨能力和近表面表现，仍需针对目标壁厚验证。
图 1：原厂高温探头示意。图片来源：Ionix 官方资料。
先分清信号差的原因
底面回波不足可能来自晶粒散射，也可能来自表面粗糙、耦合不足、曲率不匹配、内表面形状、温度或错误的仪器设置。应先检查接触与波形，再决定更换探头，不能看到不稳定数字就直接归因于材料。
建议在代表性区域比较不同频率与晶片尺寸，保留相同增益条件下的波形，或明确记录增益变化。评价应包括底面回波可辨性、信噪比、连续读取表现和重复性，而不仅是能否偶然得到一个厚度数字。
低频与大晶片的取舍
较低频率通常对应较长波长，在某些粗晶材料中能够减少散射影响；较大晶片可以改善能量与灵敏度，但也会增加接触面积要求。在小曲率表面或局部薄区，大探头可能无法良好贴合，甚至跨过需要关注的小区域。
因此，选型时应同时提供材质牌号、制造与热处理情况、预计壁厚、曲率及表面照片。有条件时使用实际部件或同类材料试块进行演示，比仅按数据表上的最大量程采购更可靠。
原文温度信息应怎样处理
该案例页面同时出现了三百六十摄氏度的现场条件和约三百五十摄氏度的某项连续使用描述。本站保留这一差别，不据此扩展任何型号的额定上限。实际供货应核对对应探头型号、版本、连续与短时工作条件以及原厂书面确认。
整套系统还受到耦合剂、连接线、护罩和操作方式限制。工件表面温度与探头内部温度不是同一概念，不能用短时间接触经验代替长期运行能力。高温作业应遵循项目程序，并安排适当的人员防护。

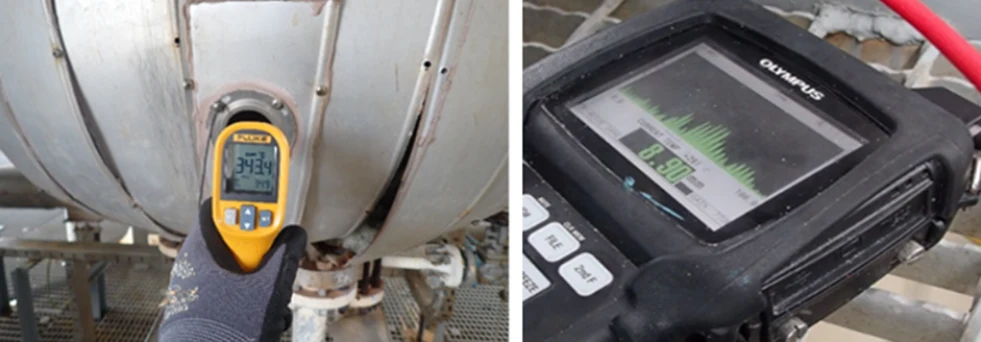

图 2：粗晶材料热态测厚与波形检查。图片来源：Ionix 官方资料。
测量与复核流程
先完成仪器基础校准，再按规定处理热态声速和测量模式。原厂案例使用回波间测量，并在同一点进行至少三次读数核查重复性；这是可借鉴的质量控制思路，具体次数与允许差异仍由项目程序规定。
对于涂层，应确认所用模式是否能够分离金属传播时间，不能把“回波间模式”理解成能够穿透任意涂层。若回波不清晰、底面不平行或表面状态不满足要求，应标记无法有效测量并安排补充方法。
数据报告应保留什么
建议记录探头型号、频率、晶片尺寸、温度、耦合剂、测量模式及重复读数，并保存代表性原始波形。低频方案改善了穿透时，也应说明对小缺陷分辨和局部最薄点识别的限制，避免把测厚能力扩展成全面缺陷检测能力。
冷却后进行复核有助于检查仪器与探头状态，但热态和冷态结果的比较需要考虑声速与尺寸变化。若只报告两组数字不同却不说明补偿条件，读者难以判断是材料变化还是测量条件差异。
采购建议
对于此类材料，优先采购经过样件验证的探头组合和程序支持，而非单独追求最高频率。技术协议应明确可测厚度区间、表面与温度条件、验证样件、回波质量要求及不可测情况的处理方式。这样才能把原厂案例的经验转化为可验收的现场能力。
配套原厂资料下载
以下为英文原版附件，中文技术解读见本文正文。
设备与项目咨询
资料依据与适用范围
Ionix 官方案例与技术资料；司福斯特中文整理，2026-09-19 核对。本文将原厂公开事实与工程实施建议分开说明，案例中的时间、温度、效率及测量结果不作为其他项目的保证值。原始配图保留原厂标注，配有中文说明。
请提交材质、尺寸、缺陷、温度、表面状态和现场照片，工程师会给出设备与探头组合建议。
提交技术需求 →
