船体无人机超声测厚方案：把测点、波形与船级要求对应

船体与舱室检测常需要同时完成近距离目视和超声测厚。无人机可以将影像与接触式探头送到部分难接近位置，降低搭设接近设施的工作量。但船级检验是否接受结果，取决于检验范围、服务商、人员、设备和程序的完整符合性。

原厂船舶案例的实际做法

Flyability 的 C-Bird 案例涉及十二个货油舱，团队按验船师要求开展目视与超声测量，并在结束后核对测点数量和位置。原文介绍了两架无人机协同、三维定位与数据整理，以及特定服务商和项目取得认可的过程。

这不代表任何购买 Elios 3 的单位都自动获得船级测厚资格，也不能把某一案例的周期检验描述推广到所有船型和船龄。具体检验要求应由船东与相应船级社确认。

图 1：船体内部的接近条件。图片来源：Flyability 官方资料。

检验计划决定采集任务

飞行前应取得结构图、舱室编号、测厚布点和重点区域要求。纵骨、横框架、舱壁和板格的编号要与报告一致。验船师临时增加测点时，应记录变更，避免飞行完成后才发现关键结构未被覆盖。

若目视与超声分别由不同架次完成，要使用统一坐标和编号。不能仅因为两段视频来自同一舱室，就认为它们对应同一板格或同一异常。

舱室状态与设备适用性

货油舱等空间必须满足业主规定的清舱、隔离、气体及作业条件。工业无人机的防碰撞设计不等于可以进入爆炸性环境。现场环境评估、设备适用性和工作许可不能因为采用远程检查而省略。

同时考虑舱室入口、梁板间距、残留物和设备回收路径。无人机可以减少部分人员接近，但操控、起降与其他检验活动仍需要整体协调，不能把所有受限空间风险简单归零。

接触式测厚的质量控制

先确认材料声速、探头与仪器模式，再通过代表性参考件和可达区域比对建立基准。涂层、腐蚀粗糙和曲率可能影响回波，应保留甲型扫描并由合格人员判读。单晶多回波或双晶配置的适用性需要分别验证。

测量点必须与计划位置对应，稳定接触后采集有效数据。无法达到或无法获得可靠回波的点应明确记录，并与验船师讨论替代接近或补充测量，不能用邻近位置读数冒充完成。

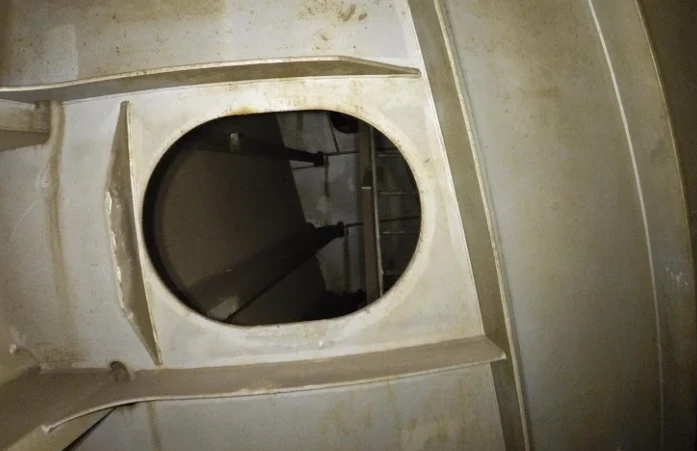

图 2：船体构件开口与观察位置。图片来源：Flyability 官方资料。

近距离目视不能只看视频清晰度

检查需要明确目标表面、距离、角度和照明，关键结构保留整体与近景。对可疑线状特征，区分观察描述与确认缺陷；必要时安排其他方法。画面看起来清晰，不代表所有表面都满足规定的近距离检查要求。

梁后、焊缝背面和遮挡区应列入覆盖检查。飞行轨迹经过某个板格，不等于该板格全部需要观察的表面已经获得有效影像。

报告如何与船级格式对应

建议将测点、板格、厚度、波形和影像索引一一关联。报告中的结构名称、单位和位置应采用项目规定格式，保留原始数据以便复核。三维模型有助于导航与交接，但不能替代正式测厚记录表。

厚度结果用于评估时，还需原始厚度、允许减薄及相应检验要求。设备软件的自动色标或报警阈值不能直接替代船级社的判定标准。

试点验收与长期应用

可先在代表舱室选择若干不同高度、涂层与腐蚀状态的点，与常规方法比对。核查有效读数比例、测点可达性、位置一致性及报告整理工作量，再确定无人机适合承担的范围。

对于已被认可的流程，应记录设备、软件和人员变化，避免配置改变后仍沿用旧验证结论。将无人机纳入既有检验体系，围绕同一套质量要求交付，才能真正减少接近成本并保持可信度。
