烟囱无人机超声测厚方案：表面准备、稳定接触与波形复核

烟囱外部有保温时，传统外侧测厚可能需要高处接近、拆除保温及恢复。若内部空间与表面条件允许，无人机可以从内部将接触式超声探头送到指定位置，获得局部厚度及波形，减少部分外部接近工作。

原厂案例的配置与边界

Flyability 的 Osprey Integrity 案例涉及加拿大一处油气设施的蒸汽发生设备烟囱。团队先开展内部目视观察，再使用 Elios 3 超声载荷的原型配置进行测厚，并记录测点位置。案例展示了从内部获取若干方位测点的可行性。

原文提到烟囱运行时可达约一百八十摄氏度，这不是无人机允许在同样温度空气中飞行的声明。作业前必须分别确认飞行环境温度、接触表面温度和设备限制。原型案例也不能替代当前交付版本的技术规格。

图 1：烟囱检测场景。图片来源：Flyability 官方资料。

先确认为什么要测这些点

测点应来自历史腐蚀、目视发现、结构分区或业主检查要求。对于一个高度层面，可按需要设置多个方位，但少数点不能代表整圈或整根烟囱全部厚度。若发现局部减薄，应有扩大检查和复核规则。

提供材质、壁厚、内径、入口位置、内壁沉积及温度资料，评估探头接触面和飞行空间。存在内衬、多层结构或厚沉积时，需要先确认测量对象及声学路径，不能把内衬表面读数直接当作金属筒体厚度。

表面准备与稳定接触

无人机测厚仍然需要合适的声学耦合。探头臂要能够以适当方向到达目标，耦合剂能够到位，并保持足够稳定的接触。护笼耐碰撞不等于任何接触姿态都能够测量。

如使用清洁附件，应按其能力与现场许可评估，不能假定可去除任意结垢或涂层。清洁前后位置需要一致，避免清理了一处却在另一处读取。对无法形成可靠接触的位置，标记不可测并改用其他方式。

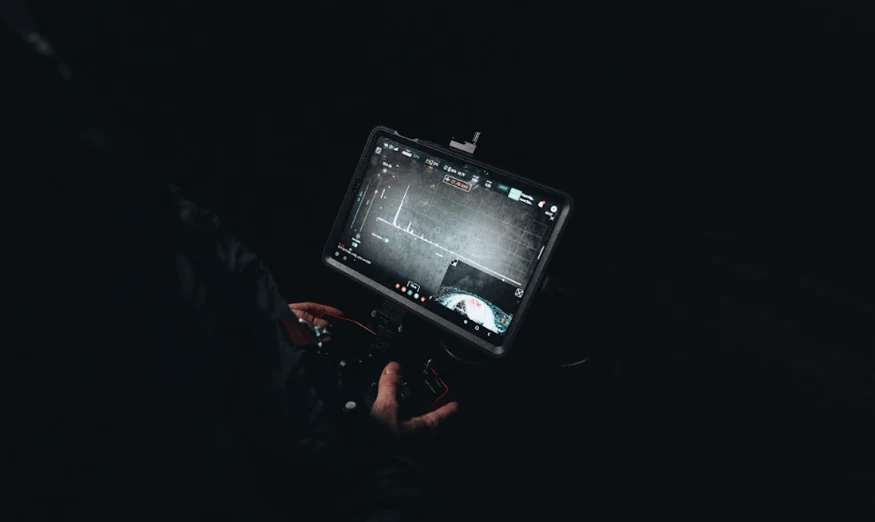

图 2：原厂烟囱案例中的超声载荷作业。图片来源：Flyability 官方资料。

飞行与超声判读需要配合

操作者负责空间接近与稳定，超声技术人员核对声速、增益、闸门和回波。仪器显示厚度时，应确认选择的是正确底面回波，排除耦合、涂层或几何造成的错误响应。关键点宜保存多个有效读数与原始波形。

原厂案例强调飞行中查看波形及飞行后复核的价值。后期可以重新分析已有波形，但不能凭软件修复没有采集到的有效信号。若原始数据不足，仍需复测。

测点定位与下次复检

测点应标记在影像和三维模型中，同时记录高度、方位与可识别结构参照。模型定位帮助回访，但复测时仍需确认探头实际落点，尤其在局部点蚀区，几厘米位置差异也可能改变厚度。

若需要计算腐蚀速率，应比较同位置、相近条件及相同测量定义的数据。不同表面处理或回波模式的结果不能直接拼接为连续趋势。

报告应包含哪些证据

建议提供测点计划与完成情况、内壁目视图、有效厚度、原始甲型扫描、温度与声速设置、未测点及原因。最低厚度应能够追溯到具体接触位置和波形，而不只是视频中一闪而过的数字。

烟囱是否可以继续使用，还需要材料、结构、载荷和适用标准等工程信息。无人机测厚是数据获取手段，不自动完成整体结构安全评价。

从试点到正式方案

可先选择地面或容易接近的代表区域，与人工测厚进行对照，再进入高处任务。核查探头曲率适应、耦合、定位和数据导出，明确不同表面条件下的有效范围。

采购时将无人机、超声载荷、探头、清洁与耦合附件、软件许可和人员培训分项确认。保留完整视频区供客户了解流程，同时以书面程序和原始数据建立正式检测依据。
